测量的实习报告篇1
这次实习是对工程测量知识的实践化，实习的要求是让每个同学都对工程测量的实际操作能够达到基本程度的掌握。这次实习与以前的课堂实习相比，时间更集中、内容更加广泛、程序更加系统，完全从控制测量生产实际出发，加深对书本知识的理解、掌握与综合应用，是培养我们理论联系实际、独立工作能力、综合分析问题和解决问题的能力，组织管理能力等方面素质，也是一次具体的，生动的，全面的技术生产活动。
（一）实习目的：
1、巩固和深化学生对测量学课程的理解，熟悉并掌握地形测量内外业的技术设计、作业程序施测方法。
2、通过控制网的建立、地形点的测绘、手绘成图等，可以增强测绘地面点的概念，提高解决工程中实际测量问题的能力，为今后参加工作打下坚实的基础。
3、培养学生苦练基本功的良好风气，在测、记、算、绘等方面得到全面的训练，加强学生动手能力的锻炼和提高。
4、培养学生在地形测量工作的设计、组织、安排、总结等管理方面的意识和能力。
5、使每个学生具有严谨、细致、准确、快速的工作作风和科学态度。
6、认识地形测量的科学性、艰苦性、重要性、培养良好的专业品质和职业道德，增强个人工作的责任感和测绘工作所必须的团结协作精神。
7、培养学生在实践中灵活运用所学知识独立解决地形测量实际问题的能力。
（二）实习要求：
1、在野外测量实习时注意人身和仪器安全
2、当天任务必须当天完成，不能推到明天，保持实习进度
3、实习以班级的小组为单位进行，班长、组长应认真负责，组员之间应密切配合，保持团结
4、不许无故迟到早退、旷课，保证实习的时间
5、如遇到特殊情况或因天气原因，实习顺延或另行通知。
（三）实习仪器和工具：
水准仪，经纬仪，塔尺，三脚架，半圆仪，铅笔，橡皮，皮尺，画板，，直尺，50x50图纸，表格（水准测量手簿，闭合水准路线计算表，测回法水平角观测手簿，闭合导线平差计算表）。
（四）具体任务及过程
任务：测量长江工程职业技术学校内部以及校外的区域，完成小地区大比例地形图的绘制。
过程：完成对测量区内四个控制点的控制测量，完成对测量区内各种地物的碎步测量，绘制小地区大比例地形图并完成。
（五）实习内容：
1、控制测量①导线测量（平面控制测量）：通过测角和量距，求出各导线点的坐标；②水准测量（高程控制测量）：根据已知水准点的高程，测量其他水准点的高程；
2、碎步测量（经纬仪测绘法）：根据控制点，测定碎步点的平面位置和高程；
3、绘图:根据已知数据展绘成地形图。
（六）实习步骤：
1、水准仪和经纬仪的使用方法
水准仪的使用方法
(1)安置仪器，熟悉水准仪基本构造、各部件名称和作用
1)选择坚固、平坦、空阔的地方打开三角架，使三角架的三条腿近似等距，架设高度应该适中，架头应该大致水平，架腿制动螺旋应该固紧；
2)打开仪器箱，双手取出水准仪，将仪器小心地安置到三角架顶面上，用一只手握住仪器，另一只手松开三脚架中心连接螺旋，将仪器固定在三脚架上；
3)对照教材，观察仪器的各个部件的构造，熟悉各螺旋的名称和作用，试着旋拧各个螺旋以了解其功能。
(2)学习水准仪粗略整平、瞄准水准尺、精平与读数的操作流程
1)粗略整平：粗略整平是借助圆水准器的气泡居中，使仪器竖轴大致铅直，从而视准轴粗略水平。
2)瞄准水准尺
①将望远镜对着明亮的背景，转动目镜螺旋，使十字丝清晰；
②松开制动螺旋，转动望远镜，采用望远镜镜筒上面的照门和准星瞄准水准尺，然后拧紧制动螺旋；
③从望远镜中观察，转动物镜螺旋进行对光，使目标清晰，再转动微动螺旋，使竖丝对准水准尺；
④眼睛在目镜端上下微微移动，若十字丝与目标影响有相对移动，则应重新仔细地进行物镜对光，直到读数不变为止。
3)精平：眼睛通过位于目镜左方的符合气泡观察窗看水准管气泡，右手转动微倾螺旋，使气泡两端的像吻合，即表示水准仪的视准轴已精确水平。
4)读数：观察十字丝的中丝在水准尺上的分划位置，读取读数。
注意事项
(1)立尺时应站在水准尺后面，双手扶尺，使尺身保持竖直；
(2)前后视距可先由步数概量，使前、后视距大致相等；
(3)读取读数前，应仔细对光以消除视差；
(4)观测过程中不应进行粗平，若圆水准器气泡发生偏离，应整平仪器后重新观测；每次读数时都应进行精平；
(5)测量完毕后，应立刻检核，一旦误差超限，应立即重测；
经纬仪的使用方法
(1)架设仪器：将经纬仪放置在架头上，使架头大致水平，旋紧连接螺旋。
(2)对中：目的是使仪器中心与测站点位于同一铅垂线上。可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。
(3)整平：目的是使仪器竖轴铅垂，水平度盘水平。根据水平角的定义，是两条方向线的夹角在水平面上的投影，所以水平度盘一定要水平。
粗平：伸缩脚架腿，使圆水准气泡居中。
检查并精确对中：检查对中标志是否偏离地面点。如果偏离了，旋松三角架上的连接螺旋，平移仪器基座使对中标志准确对准测站点的中心，拧紧连接螺旋。精平：旋转脚螺旋，使管水准气泡居中。
(4)瞄准与读数：
①目镜对光：目镜调焦使十字丝清晰。
②瞄准和物镜对光：粗瞄目标，物镜调焦使目标清晰。精瞄目标。
③读数：调整照明反光镜，使读数窗亮度适中，旋转读数显微镜的目镜使刻划线清晰，然后读数。
2、水准测量
(1)水准测量原理：
水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。
设水准测量的'进行方向为从a至b，a称为后视点，a为后视读数；b称为前视点，b称为前视读数。如果已知a点的高程ha，则b点的高程为：
ha=hb+a-b
(2)水准测量的外业施测：
①水准点：用水准测量方法测定高程的点。
②当预测高程的水准点与已知水准点相距较远或高差太大时，两点之间安置一次仪器无法测出其高差。这时需要连续多次设站，进行复合水准测量。每测站高差之和即可得预测水准点到已知水准点的高差，从而可得其高程。
(3)水准测量的检核
①计算检核：闭合导线的高差和等于个转点之间高差之和，又等于后视读数之和减去前视读数之和，因此利用该式可进行计算正确性的检核。
∑ai-∑bi=∑hi
②测站检核：对每一测站上的每一读数，进行检核，用变更仪器法进行检核。变更仪器法要求变更的高度应该大于10cm，两次高差之差不应超过规定的容许值，即6mm。
③闭合水准路线的成果检测：理论上各测段高差之和应等于零，实际上上不会，存在高差闭合差，其不应该大于容许值，若高差闭合差超出此范围，表明成果中有错误存在，则要重返工作。
(4)水准测量的内业计算：
检查水准测量手簿；填写已知和观测数据；计算高差闭合差及其限差；最终结果见实习数据。
3、导线测量
(1)导线测量概述：
导线从一组已知控制点出发，经过几个点，又回到起始点上，形成一闭合多边形，成为闭合导线。由于测量了多边形的各内角及边长，闭合导线也具有检核作用。
①角度检核条件:多边形各内角的观测值之和与其理论值之差fβ=∑βi-(n-2)×180应满足限差要求，其中n为多边形角个数。
②坐标增量检核条件：
fx=∑△xi
fy=∑△yi
上述理论值应为零，可实际上一般不等于零，但也应该满足限差要求。
(2)导线测量的外业工作:
导线测量的外业工作包括：踏勘选点及建立标志，测角，量边等。
1)踏勘选点及建立标志：
在选点前，应先收集测区已有地形图和已有高级控制点的成果资料，将控制点展绘在原有地形图上，然后在地形图上拟定导线布设方案，最后到野外踏勘，核对、修改、落实导线点的位置，并建立标志。
选点时应注意下列事项：
①相邻点间应相互通视良好，地势平坦，便于测角和量距。
②点位应选在土质坚实，便于安置仪器和保存标志的地方。
③导线点应选在视野开阔的地方，便于碎部测量
④导线边长应大致相等
⑤导线点应有足够的密度，分布均匀，便于控制整个测区。
2)测角：
导线转折角的测量采用测回法观测用dj6经纬仪测两测回，当盘左、盘右两半测回角值的较差不超过±40″时，取其平均值。
3)量边：点间距离已经给出，无需测量。
(3)导线测量内业计算：
导线测量内业计算的目的就是计算各导线点的平面坐标x、y。
计算之前，应先全面检查导线测量外业记录、数据是否齐全，有无记错算错，成果是否符合精度要求，起算数据是否准确。
1)准备工作
将校核过的外业观测数据及起算数据填入“闭合导线平差计算表”中，见实习数据。
2）角度闭合差的计算与调整
①计算角度闭合差n边形闭合导线内角和的理论值为：β=(n-2)×180式中n——导线边数或转折角数。
由于观测水平角不可避免地含有误差，致使实测的内角之和不等于理论值，两者之差，称为角度闭合差，用fβ表示，即fβ=∑βi-(n-2)×180
②计算角度闭合差的容许值角度闭合差的大小反映了水平角观测的质量。各级导线角度闭合差的容许值fβp，其中图根导线角度闭合差的容许值fβp的计算公式为：fβp=±60〞√n
③计算水平角改正数如角度闭合差不超过角度闭合差的容许值，则将角度闭合差反符号平均分配到各观测水平角中，也就是每个水平角加相同的改正数vβ，vβ的计算公式为：vβi=-fβ／n
计算检核：水平角改正数之和应与角度闭合差大小相等符号相反，即∑vβ=-fβ
3)推算各边的坐标方位角
根据起始边的已知坐标方位角及改正后的水平角，推算其它各导线边的坐标方位角。见实习数据。
计算检核：最后推算出起始边坐标方位角，它应与原有的起始边已知坐标方位角相等，否则应重新检查计算。
4）坐标增量的计算及其闭合差的调整
①计算坐标增量根据已推算出的导线各边的坐标方位角和相应边的边长，计算各边的坐标增量。
②计算坐标增量闭合差实际上由于导线边长测量误差和角度闭合差调整后的残余误差，使得实际计算所得的增量闭合差不等于零，从而产生纵坐标增量闭合差fx和横坐标增量闭合差fy，即：
fx=∑△xi
fy=∑△yi
③计算导线全长闭合差fd和导线全长相对闭合差k
fd=√fx2+fy2
导线全长相对闭合差k
k=fd/∑di图根导线的kp为1/2000。
如果k＞kp，说明成果不合格，此时应对导线的内业计算和外业工作进行检查，必要时须重测;如果k≤kp，说明测量成果符合精度要求，可以进行调整。
④调整坐标标增量闭合差调整的原则是将fx、fy反号，并按与边长成正比的原则，分配到各边对应的纵、横坐标增量中去。以vxi、vyi分别表示第i边的纵、横坐标增量改正数，即：
vxi=-fx/∑di×di
vyi=-fy/∑di×di
⑤计算改正后的坐标增量各边坐标增量计算值加上相应的改正数，即得各边的改正后的坐标增量。
4、碎步测量：
(1)碎步点的选择
碎步点就是地物地貌的特征，对于地物，碎步点应选在地物轮廓线的方向变化处，连接这些特征点，便得到与实地相似的地物形状。对于地貌来说，碎步点应选在最能反应地貌特征的山脊线，山谷线等地性线上。
(2)经纬仪测绘法
观测时先将经纬仪安置在测站上，绘图板安置于测站旁，用经纬仪测定碎步点的方向与已知方向间的夹角，测站点至碎步点的距离和碎步点的高程，然后根据这些数据和比例尺八碎步点的位置展绘在图纸上，并在点的右侧注明其高程，再对照实地描绘地形。
操作步骤如下：
1）安置仪器。安置仪器于测站点，测定竖盘指标差，量取仪器高i，填入手簿。
2）定向。找准一控制点，作为零方向，设置水平度盘读数为零。
3）立尺。立尺员依次将尺立在地物，地貌特征点上。
4）观测。转动照准部，瞄准点1点的标尺，读取水平度盘读数；又读上丝和下丝读数，计算式间距；再读中丝读数，竖盘读数。
5）记录。将所测读数依次填入手簿。
6）计算。按视距测量公式方法用计算器计算出碎步点的水平距离，高差和高程。
7）展绘碎步点。用细针将量角器的圆心插在测绘点，转动量角器，将量角器上等于β角值的刻画线对转起始方向线，此时量角器的零方向便是碎步点1所在的方向。然后按测得的水平距离依图比例尺再该方向上定出点1的位置，并在点的右侧注明其高程。
5、绘图(比例尺1：500)
(1)准备工作
用坐标网格尺绘制坐标网格，图幅大小50cm×50cm，网格边缘长误差不超过图上0.2mm，对角线误差不超过0.3mm，合格后标定网格坐标，并根据控制点坐标展绘各控制点，最后用比例尺量出各控制点距离，与实地水平距离的比较，之差不超过0.3mm。
(2)地形图测绘
主要使用经纬仪测绘法成图。
①特征点的选取
特征点应选在：地物轮廓线的方向变换处及独立物的中心点，能反映地物特征的地性线上；且间距最大在图上不超过2cm，最大视距对1：500，主要地物为50m，次要地物为70m。
②立尺员的随机应变:立尺员要根据周围情况的变换，在弄清碎部点的关系的同时并绘出草图，以协助绘图员绘好图。
测量的实习报告篇2
在学校安排下我于20xx年08月在中铁二十局中南通道项目许村隧道参加实习工作，期间主要以隧道的监控量测工作为主。现将实习情况，收获与体会回报如下。隧道现场监控量测是新奥法的重要内容。现场监控量测是监控施工中围岩稳定性，检验设计与施工是否正确合理的重要手段，搞好监控量测并及时将量测信息反馈到设计施工中去，可以掌握围岩在和支护在施工过程中的力学动态及稳定程度，保证安全，为评价和修改初期支护参数，调整掘进进尺和施工方法及二次衬砌施作提供信息依据。这次实习，我们主要是学习关于隧道监控量测的相关技术及数据分析处理的方法。
一、隧道概况
中南通道项目铁路连接我国东西部的重要煤炭资源运输通道。项目西起山西省吕梁市兴县瓦塘镇，自河南省台前县跨越黄河，进入山东省梁山县，横穿东平、泰安、莱芜、沂源、沂水，由日照港下海，省内线路全长426公里，组成山东省“四纵四横”铁路框架之重要“一横”。
许村隧道位于山东省沂源县许村北侧低山区。工点起讫里程为dk1092+264~dk1093+044，全长780m。隧道穿越地山丘陵区，冲沟发育，地面高程330。0m~443。8m之间，相对高差最大约110。8m，丘坡自然坡度较陡，纵向自然坡角一般为50~65o，横向自然坡角一般为50~60o。植被发育，多为林树，局部有少量果树。地势陡峭。隧道进口位于沂源县大黄庄村西南山坡中，隧道出口附近为许村通往山坡上的沙石路；隧道进口位于陡峭山坡处，交通不便，隧道出口附近有沙石路相通，交通较为便利。隧道埋深较浅，洞身最大埋深约84m，隧道内为4。5‰的单面下坡。隧道岩层以灰岩为主，围岩级别有Ⅲ、Ⅳ、Ⅴ级。Ⅲ、Ⅳ级围岩采用复合式衬砌，Ⅴ级围岩采用加强复合式衬砌。Ⅲ～Ⅴ级围岩采用曲墙加仰拱结构形式。Ⅲ级围岩568m，Ⅳ级围岩132m，Ⅴ级围岩80m。该隧道位于直线段，从进口单口掘进。洞门型式采用双侧挡墙式洞门。遂址区位于鲁中隆块沂源凹陷，地质构造不发育，地下水主要为基岩裂隙水和岩溶水，不良地质主要为岩溶。地震动峰值加速度0。1g，地震基本烈度7度。
二、量测项目、方法和目的
通过隧道监控量测，掌握围岩和支护状态，进行动态管理，根据量测信息，预见事故和险情，以便及时采取措施；预测和确认围岩最终稳定时间，指导施工顺序；根据隧道开挖后所获得的量测信息，进行综合分析，修正支护参数和检验。
三、工作步骤：
（1）水平净空收敛实测步骤：根据设计要求随时掌握岩石的变化情况，测点安装应靠近开挖面又不宜被破坏的地方，并且保证在开挖后12小时（最迟不超过24小时）内埋设，且在下一次循环开挖前量测到初次读数，初期观测为每天两次，如岩石没有异常变化按照上表中量测频率进行观测。监测点的钢筋根部应深入岩石并灌入水泥砂浆使其牢固。量测方法：每个监测断面两次挂尺的最小读数为0。01mm，量测结果的取值也为0。01mm，能够反映围岩的细微变化，满足精度要求。
四、完成工作量
我监测组根据《铁路隧道监控量测技术规程》（tb10121—20xx）和许村隧道技术方案的要求开展工作，20xx年8月1日至20xx年8月29日许村隧道开展的工作如下：许村隧道共完成拱顶下沉断面监测2个、周边收敛断面监测2个、地表沉降断面监测0个，满足停止监测的断面有1个。
五、施工进展情况
截至20xx年8月29日，施工进度如下：
许村隧道进口本月掌子面未开挖。
六、下月监测工作计划
监测组将根据监测方案和施工进展情况，及时布置各断面的必测及选测监控量测元件，并展开相应的测试和监测工作，对已经布置的监测断面例行监测，并及时数据分析和反馈给相关各方单位。
测量的实习报告篇3
一、实习目的与要求：
测量学教学实习是测量学的重要组成部分，其目的是巩固、扩大和加深学生从课堂所学的理论知识，获得测量实际工作的初步经验和基本技能，着重培养学生的独立工作能力，进一步熟练掌握测量仪器的操作技能，提高计算和绘图能力，并对测绘小区域大比例尺地形图的全过程有一个全面和系统的认识，为今后解决实际工作中的有关测量问题打下坚实的基础。
通过教学实习学生应达到以下要求:
（1）掌握主要仪器（水准仪及经纬仪.平板仪）的性能和使用。
（2）掌握地形测图的基本方法，具有初步测绘小区域大比例尺地形图的工作能力。
（3）能了解地形测量的内外业组织工作。
在教学实习中，要注意使每个学生都能参加各项工作的练习。注意培养学生独立工作的能力，加强劳动观点、集体主义精神和爱护仪器的，使学生得到比较全面的锻炼和提高。
二、 实习任务及内容：
（1）大比例尺地形测图
1．任务：每小组测绘一幅比例尺1∶1000、等高距为0.5m的地形图。
2．内容：
（2）平面控制。敷设独立导线网。
1）准备工作：仪器的检验校正、工具与用品准备。
2）外业工作：踏勘测区、拟定布网方案、选点、标志点号、角度观测和距离丈量（导线边长）、定向。
3）内业工作：外业手簿的检查和整理、绘制控制网略图、坐标计算、编制平面控制成果表、绘制坐标格网与控制点展绘。
（3）高程控制。
1） 准备工作：水准仪检校、工具与用品准备。
2） 外业工作：踏勘、选点、水准观测。
3） 内业工作：手簿检查、水准测量成果整理、编制水准测量成果表。
三、实习过程：
(1)实地探勘，选好控制点，领取仪器工具.
(2)经纬仪的检验
(3)水准仪
测量的实习报告篇4
测量是一项精确的工作，通过测量学的学习和实习是我在脑海中形成了一个基本的测量学轮廓。测量学是研究地球的形状和大小以及地面点位的科学，它的内容主要包括测定和测设两个部分，测量学要完成的任务在宏观上是进行精密控制，测量和建立国家控制网，提供地形测绘图和大型工程测量所需要的基本控制;为空间科技和军事工作提供精确的坐标资料;做为技术手段参与对地球形状、大小、地壳形变，及地震预报等方面的科学研究。从微观方面讲，测量学的任务为按照要求测绘各种比例尺地形图;为各个领域提供定位和定向服务;管理开发土地，建立工程控制网，进行施工放样，辅助设备安装，监测建筑物变形的任务以及为工程竣工服务等。从本质上讲，测量学主要完成的任务就是确定地面目标在三维空间的位置以及随时间的变化。而这一任务是是有测量学的三个基本元素的测量实现的：角度测量、距离测量、高程测量。
(一)仪器的安置
1、在三角架安置稳妥之后，方可打开仪器箱。开箱前应将仪器箱放在平稳处，严禁托在手上或抱在怀里。
2、打开仪器箱之后，要看清并记住仪器在箱中的安放位置，避免以后装箱困难。
3、提取仪器之前，应先松开制动螺旋，再用双手握住支架或基座，轻轻取出仪器放在三角架上，保持一手握住仪器，一手拧连接螺旋，最后旋紧连接螺旋，使仪器与脚架连接牢固。
4、装好仪器之后，注意随即关闭仪器箱盖，防止灰尘和湿气进入箱内。严禁坐在仪器箱上。
(二)仪器的使用
1、仪器安置之后，不论是否操作，必须有人看护，防止无关人员搬弄或行人、车辆碰撞。
2、在打开物镜时或在观测过程中，如发现灰尘，可用镜头纸或软毛刷轻轻拂去，严禁用手指或手帕等物擦拭镜头，以免损坏镜头上的镀膜。观测结束后应及时套好镜盖。
3、转动仪器时，应先松开制动螺旋，再平稳转动。使用微动螺旋时，应先旋紧制动螺旋。
4、制动螺旋应松紧适度，微动螺旋和脚螺旋不要旋到顶端，使用各种螺旋都应均匀用力，以免损伤螺纹。
5、在野外使用仪器时，应该撑伞，严防日晒雨淋。
6、在仪器发生故障时，应及时向指导教师报告，不得擅自处理。
(三)仪器的搬迁
1、在行走不便的地区迁站或远距离迁站时，必须将仪器装箱之后再搬迁。
2、短距离迁站时，可将仪器连同脚架一起搬迁。其方法是：先取下垂球，检查并旋紧仪器连接螺旋，松开各制动螺旋使仪器保持初始位置(经纬仪望远镜物镜对向度盘中心，水准仪的水准器向上);再收拢三脚架，左手握住仪器基座或支架放在胸前，右手抱住脚架放在肋下，稳步行走。严禁斜扛仪器，以防碰摔。
3、搬迁时，小组其他人员应协助观测员带走仪器箱和有关工具。
(四)仪器的装箱
1、每次使用仪器之后，应及时清除仪器上的灰尘及脚架上的泥土。
2、仪器拆卸时，应先将仪器脚螺旋调至大致同高的位置，再一手扶住仪器，一手松开连接螺旋，双手取下仪器。
3、仪器装箱时，应先松开各制动螺旋，使仪器就位正确，试关箱盖确认放妥后，再拧紧制动螺旋，然后关箱上锁。若合不上箱口，切不可强压箱盖，以防压坏仪器。
4、清点所有附件和工具，防止遗失。
(五)测量工具的使用
1、钢尺的使用：应防止扭曲、打结和折断，防止行人踩踏或车辆碾压，尽量避免尺身着水。携尺前进时，应将尺身提起，不得沿地面拖行，以防损坏刻划。用完钢尺应擦净、涂油，以防生锈。
2、皮尺的使用：应均匀用力拉伸，避免着水、车压。如果皮尺受潮，应及时晾干。
3、各种标尺、花杆的使用：应注意防水、防潮，防止受横向压力，不能磨损尺面刻划的漆皮，不用时安放稳妥。塔尺的使用，还应注意接口处的正确连接，用后及时收尺。
4、测图板的使用：应注意保护板面，不得乱写乱扎，不能施以重压。
5、小件工具如垂球、测钎、尺垫等的使用：应用完即收，防止遗失。
6、一切测量工具都应保持清洁，专人保管搬运，不能随意放置，更不能作为捆扎、抬、担的它用工具。
测量的实习报告篇5
一、实习目的：
二、实习设备：
全站仪、水准仪、花杆、三脚架、水准尺、罗盘仪：
三、实习内容：
1. 水准测量：根据已知水准点的高程，测量其他水准点的高程;
2. 导线测量：通过测角和量距，求出各导线点的坐标;
3. 碎步测量：根据控制点，测定碎步点的平面位置和高程;
4. 绘图。
四、实习步骤：
1、水准测量：水准测量是利用水准仪提供的水平视线，借助于带有分划的水准尺，直接测定地面上两点间的高差，然后根据已知点高程和测得的高差，推算出未知点高程。
2、导线测量：
(1)导线测量概述：
导线从一组已知控制点出发，经过几个点，又回到起始点上，形成一闭合多边形，成为闭合导线。由于测量了多边形的各内角及边长，闭合导线也具有检核作用。
(2)导线测量的外业工作：
导线测量的外业工作包括：踏勘选点及建立标志，测角，量边等。此次实习，由于有了全站仪，在踏勘选点建立标志后，测角量边的工作不用在用经纬仪测量，实习当中，确定测站点坐标，输入全站仪当中，直接得到水平角与导线边长。
导线测量内业计算：将得到的数据记录到表格当中，进行方位角计算，角度闭合差调整，以及坐标闭合差调整，最后得到各个控制点的坐标及边长。
3.碎步测量：
(1)碎步点的选择
对于地物，碎步点选在地物轮廓线的方向变化处，连接这些特征点，便得到与实地相似的地物形状。对于地貌来说，碎步点应选在最能反应地貌特征的山脊线，山谷线等地性线上。 碎部点测量观测时将全站仪架立在控制点上，输入测站点、后视点坐标和仪器高度。生成新的坐标系，将全站仪最准碎部点，测量得出碎部点坐标数据。
4.绘图：
将得到的坐标数据记录到图纸上，由专门的画图人员负责将碎部点连线成图。
五、实习心得：
为期五天的测量实习已经结束了，通过这次实习，让我深刻明白了理论联系实际的重要性。测区是我们包玉刚图书馆及周围地段，不过，让我们值得庆幸的是，在这个已经步入炎热的时节，老师给我们提供了方便，就是自己选择时间去做实习，所以我们起早贪黑，这样还算可以，不那么热。感谢老师!
通过这次实习，不仅学到了测量的实际能力，更有面对困难的忍耐力;也学到了小组之间的团结、默契，更锻炼了自己很多测绘的能力。
首先，我们是熟悉了水准仪、全站仪的用途，熟练了水准仪、全站仪的各种使用方法，掌握了仪器的检验和校正方法。
其次，在对数据的检查和矫正的过程中，明白了各种测量误差的来源，其主要有三个方面：仪器误差(仪器本身所决定，属客观误差来源)、观测误差(由于人员的技术水平而造成，属于主观误差来源)、外界影响误差(受到如温度、大气折射等外界因素的影响而这些因素又时时处于变动中而难以控制，属于可变动误差来源)。知道了如何避免测量的数据错误，最大限度的减少测量误差的方法，要作到：
(1)要选择精度高的测量仪器。
(2)提高自己的测量水平。
(3)多次测量取平均值。
第三，除了熟悉仪器的使用和明白了误差的来源和减少措施之外，还应掌握一套科学的测量方法，在测量中要遵循一定的测量原则，如：“从整体到局部、先控制后碎部”的工作原则，并做到“前一步工作未做检核，不进行下一步工作”。这样做不但可以防止误差的积累，及时发现错误，更可以提高测量的效率。通过测量实习的，真正学到了很多实实在在的东西，比如对测量仪器的操作、整平更加熟练，学会了地形图的绘制和碎部的测量等课堂上无法做到的东西，很大程度上提高了动手和动脑的能力。
我们在这次的实习中，也了解到了要想很好地进行测量，首先必须要掌握过硬的基本理论知识，要有实干精神，每个组员都必须亲自实践，而且要分工明确，工作也可以交换来做，还需要知道失败乃成功之母，在实习测量的过程中，不可能完全的没有错误，我们应该不气馁，继续一次又一次的重测，重计算，一次次地练习，一次次得提高测量水平，我们不断在经验中获得教训。而且也多亏了老师的指导，我们实习之初，遇到了各种各样的困难，多亏的老师的耐心讲解，才使我们解决了不少测量中的难题。也多亏了不同组的帮助，相互借鉴经验，使我们的实习顺利展开、结束。
我们在实习过程中，不可避免的遇到了一些困难，在我们实习之初，我还有点担心自己不会测，测不好，担心只有五天的测量时间，自己不能按时的完成任务，但是，经过我们小组的反复测量，我们的团结、默契，克服了测量中的种种问题，结果提前完成了任务。在测量实习的过程中，我们也遇到了各种各样的困难。比如：
(1)立标尺时，标尺除立直外，还应选在重要的地方。因此，选点就非常重要，点一定要选在有代表性的地方，同时要注意并非点越多越好，相反选取的无用点过多不但会增加测量，计算和绘图的劳动量和多费时间，而且会因点多而杂乱产生较大的误差。
(2)在用水准仪和全站仪测量的过程当中，有的过程出现了大的误差，经过我们的重新测量计算，误差范围也减小到了可以允许的范围里。
(3)还有就是计算问题，计算必须由两个人完成，一个初步的计算，一个检验，不过，在此过程当中，也还是出现了计算错误的问题，我们在不断的重复检验之中算出了正确的数值，尽量让误差减少到了最少。比较难的还是检验校核，不过，我之所以认为它难，也是因为在此之前不是很会计算它，在这次实习中，我又重新了解它的计算方法，现在也能自己把它计算检验出来了，顿时觉得校核也并不如自己想像中的那么难。
(4)最后的困难就是画图的部分了，虽然画图是交给一个同学完成的，但是我们整个组也不能掉以轻心，因为只要一个环节出了错，图就不可能画出来。我们画图之初，最先是把六个控制点的坐标画出来，然后绘图员就画的图书馆，当我们还在沾沾自喜的时候，却被告之需要重画，而且有的坐标也有一定的误差，我们就不断的在檫了画、画了檫的过程中如此往复，不断精益求精，测绘图的一点一滴也慢慢浮出了水面。
通过这次学习，让我知道了团队精神是如此的重要，无论是少了中间的哪一环都无法完成任务，任何一个步骤、环节，都少不了，也出不得错，一步错步步错，因此，测量学才是“从整体到局部、先控制后碎部”的工作原则，并做到“步步有检核”。因此，测量离不开我们每个人的努力，团队的合作。
就整个实习测量来说，我们从中学到了不少知识，不过这其中也体现了我们还有许多的不足，希望在以后的学习中记得这次的经验教训，精益求精，力求能做到更好!同时感谢老师的精心安排与指导!
测量的实习报告篇6
实习目的 实习内容与要求 操作步骤与程序 注意事项 控制测量技术总结报告 实习小结 成果表
实习目的
按照高等职业技术学院工程测量专业《控制测量》课程教学的计划安排，在课堂教学结束后，须集中 5 周进行测量实习。 目的： 控制测量实习《控制测量》课程教学的一个重要组成部分，是贯彻理论联系实际的重要教学环节，是使同学获得感性知识，培养动手能力和解决实际问题能力最有效的方法，对提 高控制测量教学质量有其重要的作用。
通过实习，可使同学在以下方面的得到的训练和提高：
1．巩固和加深对控制测量课程的理解，熟悉并掌握控制测量内、外业的作业程序；
2．“控制测量工程”的组织、实施；
3．“测、记、算”的基本功的锻炼；
4．对规范、资料内容的理解和应用；
5．认识控制测量的科学性、艰苦性、重要性；
6．独立解决控制测量中出现的实际问题的能力。
7．增强个人工作的责任感，关心集体，团结互助的精神
实习的内容与要求
实习的项目：
徐州市铜山区指定测区控制测量
项目实习包括以下两个大方面的内容：
⑴ 平面控制测量（gps 控制测量、导线测量） ⑵ 高程控制测量（水准测量）
任务量和采用的技术规定：
（1）平面控制测量【设计方案编制，gps 控制测量、导线测量】 以四 等 gps控制网作为首级控制起始点，设置首级四等附合或闭合导线 4条（共9km÷1.5km×4=24 站点），其下设置一级附合或闭合导线 4 条（共4km÷0.5km×4=32 站点） 作为加密网
a、小组任务及要求
① 共同完成一台全站仪的检验；
② 小组共同完成每个测站的所有观测与记录内容； ③ 小组对仪器应分工保管，责任到人，损坏、遗失按学校规定处理。
b、个人任务与要求
① 独立完成指定测区的四等、一级导线网设计；
② 独立完成四 导线和一级导线各一条的外业观测、记录； ③ 独立完成所测相应导线网的完整平差成果；
（2）高程控制测量【设计方案编制，水准测量】
沿老师指定路线，布设二等水准网作为首级控制，其下布设四等水准路线作为加密，也可沿平面控制导线布设四等水准路线，则部分导线点亦是高程点即平高点。
a、小组任务与要求
① 共同完成 s1 水准仪、水准尺的检验与校正，提交一份合格的检验成果表；
② 完成 4 条（往返测段、附合或闭合路线长度不少于 4×10km）二 附合或 闭合水准路线观测；
③ 小组对仪器应分工携带，照管落实到人。
b、个人任务与要求
① 采用光学测微法，独立完成一条二 等 水准路线 （往返测段、附合或闭合路 线长度不少于 10km）、一条四 等水准路线 （往返观测、附合或闭合路线长度不少于2km） 的观测，提交一份合格的成果，并负责记录、检查、整理完整的成果；
②独立完成水准网内业平差计算
测量的实习报告篇7
实习时间：6月9日
实习地点：东校区
实习目的：
1.掌握水平角方向观测法的观测、记录和计算。
2.了解方向观测法的精度要求及重测原则。
实习任务：在校园内选择一控制点做测站点，距测站点约80米长的的场地上选择另两点作为照准点，在照准点上分别架觇板，用dj6经纬仪按要求测量其水平角两测回。
实习过程：
1.在o点安置经纬仪，选取一方向作为起始零方向，如a方向。
2.盘左位置照准a方向上的目标，拨动水平度盘变换手轮，将a方向的水平度盘读数设置在00 02左右，然后顺时针转动照准部2周，重新照准a方向并读取水平度盘读数，江都数值记入表中。
1．总结必须有情况的概述和叙述，有的比较简单，有的比较详细。这部分内容主要是对工作的主客观条件、有利和不利条件以及工作的环境和基础等进行分析。
2．成绩和缺点。这是总结的中心。总结的目的就是要肯定成绩，找出缺点。成绩有哪些，有多大，表现在哪些方面，是怎样取得的；缺点有多少，表现在哪些方面，是什么性质的，怎样产生的，都应讲清楚。
3．经验和教训。做过一件事，总会有经验和教训。为便于今后的工作，须对以往工作的经验和教训进行分析、研究、概括、集中，并上升到理论的高度来认识。
今后的打算。根据今后的工作任务和要求，吸取前一时期工作的经验和教训，明确努力方向，提出改进措施等。
测量的实习报告篇8
前 言：《土地测量与制图》是土地资源管理专业的专业基础课程之一，也是一门实践性很强的课程，为进一步巩固和深化课堂教学内容，培养学生运用所学测量学基本理论和基本技能解决实际问题的能力，加强基本功训练和土地资源管理人员素质的培养，培养学生吃苦耐劳、团结协作的集体精神。
实训任务：(1)图根控制测量(包括选点、埋石、观测和计算);(2)1:1000大比例尺地形测图。
实训要求：
1、熟练掌握常用测量仪器的使用方法;
2、 掌握图根导线测量、三、四等水准测量的观测方法和计算方法;
3、熟悉经纬仪测图的基本方法和测图过程。
实训项目：此次教学实习是对学校的基本地形及地物状况进行测量与制图。学校总共被分为8个测区，本小组负责第五区的测量与制图。
测区的情况：本小组此次负责测量和制图的是第五区，该区域内地形和建筑物的布局比较简单，其基本状况如下：建筑物：a楼教学楼;b楼教学楼;c楼教学楼
广场：树人广场
池：月亮湾;a楼后面的池
其他：文科实验楼与a楼之间的草坪及其其中的两条长廊;计算机中心前的弧形道路。
作业方法：图根控制测量
我们了解可测图范围、控制点的分布，在此基础上在小组的测图范围建立图根控制网。在建立图根控制时，根据测区高级控制点的分布情况，布置成附合导线、闭合导线。图根点的密度根据测图比例尺和地形条件而定。
其中图根导线测量的内容分外业工作和内业计算两个部分。
(一)图根导线测量的外业工作
1、踏勘选点
我们组在指定测区进行踏勘，了解测区地形条件和地物分布情况，根据测区范围及测图要求确定布网方案。选点时在相邻两点都各站一人，相互通视后方可确定点位。
选点时按照指导书，注意了以下几点：
①、 相邻点间通视好，地势较平坦，便于测角和量边;
②、 点位应选在土地坚实，便于保存标志和安置仪器处;
③、 视野开阔，便于进行地形、地物的碎部测量;
④、 相邻导线边的长度应大致相等;
⑤、 控制点应有足够的密度，分布较均匀，便于控制整个测区; ⑥、 我们组间的控制点应合理分布，避免互相遮挡视线。
点位选定之后，应立即用油漆画“十”字做好标记，并用油漆编写组别与点号。导线点应分等级统一编号，以便于测量资料的管理。为了使所测角既是内角也是左角闭合导线点可按逆时针方向编号，选点完成后，需要绘制本测区内永久性测量标志的点之记图。
2、平面控制测量
因地形限制图根导线出现无法附合，我们组就布设支导线。支导线不多于4条边，长度不超过450m，最大边长不超过160m。边长单程观测1测回。水平角观测首站应连测两个已知方向，采用dj6光学经纬仪观测1测回，其它站水平角应分别测左、右角各1测回，其固定角不符值与测站圆周角闭合差均不应超过±40″。
(1) 导线转折角测量
导线转折角是由相邻导线边构成的水平角。一般测定导线延伸方向左侧的转折角，闭合导线大多测内角。图根导线转折角可用6″级经纬仪按测回法观测一个测回。对中误差应不超过3 mm，水平角上、下半测回角值之差应不超过40″，否则，应予以重新测量。
(2) 边长测量
边长测量就是测量相邻导线点间的水平距离。经纬仪钢尺导线的边长测量采用钢尺量距。钢尺量距应进行往返丈量，其相对误差应不超过1/3 000，特殊困难地区应不超过1/1 000，高差较大地方需要进行高差的改正。由于钢尺量距一般需要进行定线，故可以和水平角测量同时进行，即可以用经纬仪一边进行水平角测量，一边为钢尺量距进行定线。
(3) 连测
为了使导线定位及获得已知坐标需要将导线点同高级控制点进行连测。可用经纬仪按测回法观测连接角，用钢尺(光电测距仪或全站仪)测距。
3、高程控制测量
图根控制点的高程一般采用普通水准测量的方法测得，山区或丘陵地区可采用三角高程测量方法。根据高级水准点，沿各图根控制点进行水准测量，形成闭合或附合水准路线。

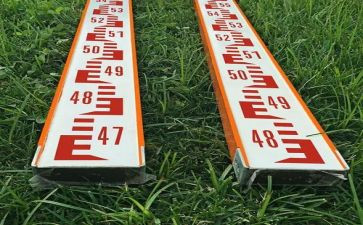

水准测量可用ds2级水准仪沿路线设站单程施测，注意前后视距应尽量相等，可采用双面尺法或变动仪器高法进行观测，视线长度应不超过100 m，各站所测两次高差的互差应不超过6 mm。
(二)图根导线测量的内业计算
在进行内业计算之前，应全面检查导线测量的外业记录，有无遗漏或记错，是否符合测量的限差和要求，发现问题应返工重新测量。
计算时，角度值取至秒，高差、高程、改正数、长度、坐标值取至毫米。
测量的实习报告最新8篇相关文章：
