1、从外形识别常用电源变压器的铁芯有Ｅ形和Ｃ形两种。Ｅ形铁芯变压器呈壳式结构，采用Ｄ４１、Ｄ４２优质硅钢片作铁芯，应用广泛。Ｃ形铁芯变压器用冷轧硅钢带作铁芯，磁漏小，体积小，呈芯式结构。２、从绕组引出端子数识别电源变压器常见的有两个绕组，即一个初级和一个次级绕组，因此有四个引出端。有的电源变压器为防止交流声及其他干扰，初、次级绕组间往往加一屏蔽层，其屏蔽层是接地端。因此，电源变压器接线端子至少是４个。

３、从硅钢片的叠片方式识别Ｅ形电源变压器的硅钢片是交插入的，Ｅ片和Ｉ片间不留空气隙，整个铁芯严丝合缝。音频输入、输出变压器的Ｅ片和Ｉ片之间留有一定的空气隙，这是区别电源和音频变压器的最直观方法。至于Ｃ形变压器，一般都是电源变压器。然后就是互感器，互感器是按比例变换电压或电流的设备。其功能主要是将高电压或大电流按比例变换成

标准低电压（100v）或标准小电流（5a或10a，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。按比例变换电压或电流的设备。互感器分为电压互感器和电流互感器两大类，其主要作用有：将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全

20xx年4月1号

由于最近出了几起安全事故，所以今天主要是接受了一些安全，不管是什么工作，都要严格按照工作章程来操作，不得违规操作，以免带来不必要的损失。安全第一，这是无论进那个车间之前都要反复强调和注意的。接下来就是工厂的安全员讲解了有关生产安全和实习需要注意的一些事情。个人总结主要有以下的要求：

1列队整齐，严禁嬉戏打闹。

2严禁在厂区吸烟，喝酒，听mp3等

3佩戴好劳动物品：具体包括安全帽、劳保鞋、长衣长裤等等

4实习中要走在安全通道中

5严禁拍照，抄写和窃取相关资料

6按规定安排实习，严禁串岗在实际安全生产中，还有些注意事项，

比如“三违”，即违规指挥、违规作业、违反劳动纪律。此外还有“四不放过”，“三措施”等等，分别是对危险事故的预防和发生后的责任承担所提出的。可以说人为因素是造成事故的主要因素。安全员讲解了很多关于生产安全的事情，然后，带领我们参观了第一个生产车间，在带领我们参观的时间，具体工作岗位是干什么的，都讲解的很清楚，还有具体点工作岗位在工作的过程中要注意哪些安全，还有如果这的发生安全事故应采取哪些积极有效地措施远离危险，减少生命和财产损失。

电气的实习报告篇2

一. 实习时间：2______年10月至2______年12月20日

二. 实习单位：

1. 福建凤竹集团

2.福建优兰发集团

3.泉州220kv东星变电站

4.三碁机构

5.山美水库

6.福建电力职业技术学院

三. 带队老师：黄彩虹

四. 实习目的：

1. 通过实习，使学生对企业、对产品的科研、生产全过程有一个初步的全面的了解

2. 通过实习，使学生初步了解现阶段本专业领域的工程实际和生产、科研状况。对通信产品有一个感性认识，使学生初步具备理论于实际相结合的能力

3. 通过实习，使学生在生产劳动中锻炼独立工作的能力，培养学生的实践能力和自学能力

五. 实习任务：

1. 了解企业实际状况，了解所实习的工作岗位应具备的基本理论和操作技能

2. 了解本领域的发展动向和应用前景

3. 培养学生观察问题、分析问题、解决问题的能力，特别是理论联系实际、学以致用的能力

4. 锻炼学生勤于动手、善于动手的能力和热爱劳动的好品质

5. 使学生从社会、从企业员工身上学习到一些为人处世的态度、方法和技巧

六. 实习内容：

下面是参观的过程中了解的的一些信息。按参观顺序。

1. 福建凤竹集团

福建凤竹集团是以针织织造、染整加工、漂染筒子色纱、鞋业生产为主，集工贸、环保、信息产业为一体的福建省高新技术企业。集团总资产近5亿元，员工近20__人，厂区占地面积19万平方米，水、电、汽及污水处理等基础设施配套齐全，为福建省最大的针织漂染专业厂家和针织品生产基地，其核心企业为福建凤竹纺织科技股份有限公司的大型综合性企业集团。

在漂染技术车间，我们了解了漂染技术在现实生产中的应用，例如生物酶处理、二浴法染色、两次定型等新工艺和新方法的应用等。在织造车间，我们参观了德国德乐、泛马、新加波fulmac，意大利orjzio四色调线大循环彩条机等机台，了解到数控技术在生产中的应用。在污水处理厂，我们熟悉了污水处理流程，还有现代生物技术在污水处理方面的应用等。6.福建电力职业技术学院

福建电力职业技术学院位于历史文化名城——泉州市北郊国家风景名胜区清源山下，其前身为创办于 1984年4月、被国家教委授予 “ 国家级重点普通中专学校 ” 称号的泉州电力学校。 20_年2月经福建省人民政府批准，在泉州电力学校办学基础上组建福建电力职业技术学院。学院为专科层次的普通高等职业学校(也是福建省唯一一所电力类高等职业学校)，以全日制高等专科为主，同时开展各种形式的非学历，由福建省电力有限公司举办，业务由福建省厅和福建省电力有限公司共同管理。

在电力学院，我们参观了具有电力行业特色的超高压、高压输电线路实训场地、模拟电厂和110kv、220 kv变电站仿真系统。我们在实验室里，听取了有关电力系统的专业技术讲座，并且亲自操作各种供配电系统的工作模拟平台，使我们对今后的工作情形有了初步的了解。

电气的实习报告篇3

一、实习目的

本次实习是基于《机床电气控制与plc技术》这门课程之上的一次基础性实习，旨在让学生将课堂上学习到的理论知识运用到生产和生活中，是学生对这门课程印象更加深刻，对理论知识的掌握更加熟练学会识读电气控制线路图,并能熟练的分析各种控制电路的工作原理，加深对电气控制系统各种保护、自锁、互锁等环节的理解，掌握电气元件的结构、工作原理及在电路中的作用。同时，在这次实习过程中，很大程度上锻炼了学生的动手能力和电路故障检查的能力。

二、实习器材

plc实验操作台，电气控制实验台，万用表，电机、接触器、过载保护器、时间继电器、导线、行程开关、按钮开关，钳子、十字一字螺丝刀等。

三、实习内容

1） plc部分全自动洗衣机系统plc控制

1、工作原理

全自动洗衣机的洗衣桶（外桶）和脱水桶（内桶）是以同一中心安放的。外桶固定，作盛水用；内桶可以旋转，作脱水（甩干）用。内桶的周围有很多小孔，使内桶和外桶的水流相通。洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时，通过控制系统将进水电磁阀打开，经进水管将水注入到外桶。排水时，通过控制系统将排水电磁阀打开，将水由外桶排到机外。洗涤正转、反转由洗涤电机驱动波盘的正、反转来实现，此时脱水桶并不旋转。脱水时，控制系统将离合器合上，由洗涤电机带动内桶进行正转甩干。高、低水位控制开关分别用来检测高、低水位。启动按钮用来启动洗衣机工作，停止按钮用来实现手动停止进水、排水、脱水及报警。排水按钮用来实现手动排水。

2、控制要求

按下启动按钮后，洗衣机开始进水。水满时（即达到高水位，高水位开关由off变on），plc控制停止进水，并开始洗涤正转，正转洗涤15s后暂停，暂停3s后开始洗涤反转。反洗15s后暂停。暂停3s后，若正、反洗未满3次，则返回从正洗开始的动作；若正、反洗满3次，则开始排水。水位下降到低水位时（低水位开关由on变off）开始脱水并继续排水。脱水10s即完成一次从进水到脱水的大循环过程。若未完成3次大循环，则返回从进水开始的全部动作，进行下一次大循环；若完成了3次大循环，则进行洗完报警。报警10s后结束全部过程，自动停机。

此外，还要求可以按排水按钮以实现手动排水；按停止按钮以实现手动停止进水、排水、脱水和报警。

3、控制系统顺序功能图

4、控制系统的梯形图设计

5、输入、输出

输入输出

项目名称代号项目名称代号

启动 sb1 x0 洗涤正转 y0

总停 sb2 x1 洗涤反转 y1

手动排水 sb3 x2 脱水 y2

高水位 x3 进水 y3

低水位 x4 排水 y4

报警 y5

2）电气部分专用机床设计

1、实习内容：

设计一台专用机床的电器自动控制线路，画出电气原理图，并制定电器元件明细表。

本机床采用钻孔-倒角组合刀具加工零件的孔和倒角。加工工艺如下：快进——工进——停留光刀（3s）——快退——停车。专用机床采用三台电动机，其中m1为主运动电动机，采用y112m-4，容量为4kw；m2为工进电动机，采用y90l-4，容量为1.5kw；m3为快进移动电动机，采用y801-2，容量为0.75kw。

2、设计要求如下：

① 工作台工进至终点或返回到原点，均由限位开关使其自动停止，并有限位保护。为保证位移准确定位，要求采用自动措施。

② 快速电动机可进行点动调整，但在工进时无效。

③ 设有紧急停止按钮。

④ 应有短路和过载保护。

⑤ 通过实例，说明经验设计的设计步骤。

3、电路图

四、总结与体会

这次实习，经过老师指导，使我获益匪浅，学习了不少自己专业方面的知识。作为机电工程分院的一名学生，我深深地知道任何理论和知识只有与实习相结合，才能发挥出其作用。通过“老师指导、学生动手”的方式，大大的提高了我们的动手能力，对知识运用更加熟悉，因此，不能单纯地依靠书本，还必须到实践中检验、锻炼、创新；去培养科学的精神，良好的品德，高尚的情操，文明的行为，健康的心理和解决问题的能力。在实习过程中，要学会发现问题的简便方法，这样会更快的为解决问题提供方向和依据，为期一周的实习活动为我今后学习工作积累了一份宝贵的经验。感谢此次实习给了我这样一个机会！

电气的实习报告篇4

20xx年3月7日星期四

今天是实习的第一天首先我们进行了安全的学习。

一.事故的发生及其预防：

1.事故发生的因素人为因素——不安全行为物的因素——不安全因素 2.发生事故的认为因素 1).管理层因素; 2)、违章： a.错误操作 b.违章操作 c、蛮干 3).安全责任(素质)差。三.入厂主要安全注意事项 1.防火防爆 2、防尘防毒 3.防止灼烫伤 4.防止触电 5.防止机械伤害 6.防止高处坠落 7.防止车辆伤害 8.防止起重机械伤害 9.防止物体打击 10、班前班中不得饮酒。

二.设备内作业须知：

1.在各种储罐，槽车，塔等设备以及地下室，阴井，地坑，下水道或是其他密闭场所内部进行工作均属于设备内作业 2.设备上与外界连通的管道，孔等均应与外界有效的隔离 3.进入设备内作业前，必须对设备内进行清洗和置换 4.应采取措施，保持设备内空气良好 5.作业前30分钟内，必须对设备内气体采取采样分析，采样应有代表性 6.进入不能达到清洗和置换要求的设备内作业时，必须采取相应的防护措施 7.在容器内工作时因照明良好，照明用电应小于等于36v的防爆型灯具 8.多工种，多层次交叉作业应采取互相之间避免伤害的措施，并且搭设安全梯或是安全平台，比要时由监护人用安全绳栓作业人员进行施工 9.设备内作业必须有专人监护，并应有入抢救的措施及有效保护手段。

20xx年3月8日星期五

今天是实习的第二天，今天的主要任务做好生产实习的准备工作!今天，我首先了解了一下今天其公司的基本情况以及经营范围。并且到其公司的现场进行参观。并且见到许多电源、变压器及互感器、电器成套装置、大开关电器、塑壳开关、控制仪表、线缆及敷设、用电设备等西多实际的东西。现场指导教师先大致的向我介绍了一下这些电气设备及器件的功能等，说以后再慢慢学会去深入的了解它们和使用它们!指导老师说，让我在实习的这几天，多掌握电力系统的基本知识，电力负荷计算及无功功率补偿，三相短路分析、计算及效应，变配电所及其一次系统，电气设备的选择与校验，电力线路，供配电系统的继电保护，变电所二次回路及自动装置，电气安全、防雷和接地，电气照明，供配电系统的运行和管理等。在学习知识的同时，理论联系实际，以得到更加深入的学习!

20xx年03月11日星期??

今天最主要的任务就是认识并使用和了解电源，原以为电源是个很简单的东西，就是提供电源嘛!但是远不是我想的那么简单。

比如说，今天指导老师向我介绍了三项应急电源(eps)。称为emergency(紧急)power(电力)supply(供给)，是当今重要建筑物中为了电力保障和消防安全而采用的一种应急电源。它主要由输入输出单元、充电模块、电池组、逆变器、监控器、输出切换装置等部分组成。其原理为：在市电正常时，由市电经过输出切换装置给重要负荷供电，同时充电器为蓄电池进行充电或浮充;当市电断电后或电压超出供电范围，控制器启动逆变器，同时输出切换装置将市电供电状态立即切换到逆变器供电，为负荷设备提供应急供电;当市电恢复时，应急电源将恢复为市电供电。eps是以解决应急照明、事故照明、消防设施等一级负荷供电设备为主要目标，提供一种符合消防规范的具有独立回路的应急供电系统，该系统能够在应急状态下提供紧急供电，用来解决照明用电或只有一路市电缺少第二路电源，或代替发电机组构成第二电源，或做为需要第三电源的场合使用。广泛适用于市电中断时各类一级和特别重要负荷的交流应急供电，如各类重要计算机系统的供电;各类建筑的工作供电和消防供电;医院安全供电;交通系统高速公路、隧道、地铁、轻轨、民用机场的供电;电力系统的供电;各类不能断电的生产、实验设备的供电。是设备要求纯净正弦波高质量供电电源。

真的很没想到，一个电源，竟然会有这么多知识在里面。

20xx年03月12日星期二

今天最主要的任务是学习和认识变压器。

首先是变压器，现场指导老师主要向我介绍了怎样判别电源变压器参数：电源变压器标称功率、电压、电流等参数的标记，日久会脱落或消失。有的市售变压器根本不标注任何参数。这给使用带来极大不便。下面介绍无标记电源变压器参数的判别方法。此方法对选购电源变压器也有参考价值。

1.从外形识别常用电源变压器的铁芯有e形和c形两种。e形铁芯变压器呈壳式结构(铁芯包裹线圈)，采用d41、d42优质硅钢片作铁芯，应用广泛。c形铁芯变压器用冷轧硅钢带作铁芯，磁漏小，体积小，呈芯式结构(线圈包裹铁芯)。从绕组引出端子数识别电源变压器常见的有两个绕组，即一个初级和一个次级绕组，因此有四个引出端。有的电源变压器为防止交流声及其他干扰，初、次级绕组间往往加一屏蔽层，其屏蔽层是接地端。因此，电源变压器接线端子至少是4个。

2.从硅钢片的叠片方式识别 e形电源变压器的硅钢片是交*插入的，e片和i片间不留空气隙，整个铁芯严丝合缝。音频输入、输出变压器的e片和i片之间留有一定的空气隙，这是区别电源和音频变压器的最直观方法。至于c形变压器，一般都是电源变压器。

20xx年3月13日星期三

今天最主要的任务是学习和认识互感器。互感器是按比例变换电压或电流的设备。其功能主要是将高电压或大电流按比例变换成标准低电压或标准小电流，以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。按比例变换电压或电流的设备。互感器分为电压互感器和电流互感器两大类，其主要作用有：将一次系统的电压、电流信息准确地传递到二次侧相关设备;将一次系统的高电压、大电流变换为二次侧的低电压(标准值)、小电流(标准值)，使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求;将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

20xx年3月14日星期四

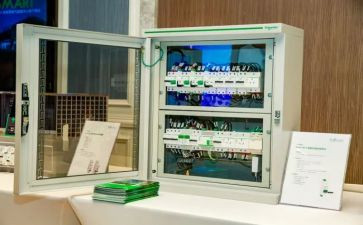

今天参观和学习了电器成套装置。主要有高压屏、低压屏、控制箱、动力箱、照明箱等。在火灾自动报警系统中，当接收到来自触发器件的火灾报警消防控制中心信号后，能自动或手动启动相关消防设备并显示其状态的设备，称为消防控制设备。主要包括火灾报警控制器，自动灭火系统的控制装置，室内消火栓系统的控制装置，防烟排烟系统及空调通风系统的控制装置，常开防火门、防火卷帘的控制装置，电梯回降控制装置，以及火灾应急广播、火灾警报装置、消防通信设备、火灾应急照明与疏散指示标志的控制装置等十类控制装置中的部分或全部。消防控制设备一般设置在消防控制中心，以便于实行集中统一控制，也有的消防控制设备设置在被控消防设备所在现场(如消防电梯控制按钮)，但其动作信号则必须返回消防控制室，实行集中与分散相结合的控制方式。

20xx年3月15日星期五

真空断路器因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名;其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。

转换开关又称组合开关，与刀开关的操作不同，它是左右旋转的平面操作。转换开关具有多触点、多转换开关位置、体积小、性能可靠、操作方便、安装灵活等优点，多用于机床电气控制线路中电源的引入开关，起着隔离电源作用，还可作为直接控制小容量异步电动机不频繁起动和停止的控制开关。转换开关同样也有单极、双极和三极。

空气断路器(自动开关)：断路器的一种。绝缘介质为空气。是用手动(或电动)合闸，用锁扣保持合闸位置，由脱扣机构作用于跳闸并具有灭弧装置的低压开关，目前被广泛用于500v以下的交、直流装置中，在电路中作接通、分断和承载额定工作电流和短路、过载等故障电流。当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路，进行可靠的保护。断路器的动、静触头及触杆设计型式多样，但提高断路器的分断能力是主要目的。目前，利用一定的触头结构，限制分断时短路电流峰值的限流原理，对提高断路器的分断能力有明显的作用，而被广泛采用。

20xx年3月18日星期??

今天所了解和和学习的是塑壳开关。塑壳断路器能够自动切断电流在电流超过跳脱设定后。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。塑壳开关常用标准如下：

1、gb 10963-1989|家用及类似场所用断路器

2、gb 14048.2-1994|低压开关设备和控制设备低压断路器

3、gb 16916.1-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(rccb) 第1部分：一般规则

4、gb 16916.21-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(rccb) 第2.1部分：一般规则对动作功能与线路电压无关的rccb的适用性

5、gb 16916.22-1997|家用和类似用途的不带过电流保护的剩余电流动作断路器(rccb) 第2.2部分：一般规则对动作功能与线路电压有关的rccb的适用性

6、gb 16917.1-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(rcbo) 第1部分：一般规则

7、gb 16917.21-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(rcbo) 第2.1部分：一般规则对动作功能与线路电压无关的rcbo的适用性

8、gb 16917.22-1997|家用和类似用途的带过电流保护的剩余电流动作断路器(rcbo) 第2.2部分：一般规则对动作功能与线路电压有关的rcbo的适用性

9、gb 1984-1989|交流高压断路器塑壳断路器

10、gb 4876-1985|交流高压断路器的线路充电电流开合试验

11、gb 7675-1987|交流高压断路器的开合电容器组试验

20xx年3月19日星期二

今天现场指导老师让我了解了一些控制电器。其主要有按钮、继电器、接触器、接线端子排、组合开关等。这几天亲眼见到了这么多的控制元器件，真的是大开眼界呀!

20xx年3月20日星期三

今天见识了许多的仪表。比如计量仪表、无功补偿、防浪涌及避雷器、智能仪表等。电子式电能表是通过对用户供电电压和电流实时采样，采用专用的电能表集成电路，对采样电压和电流信号进行处理并相乘转换成与电能成正比的脉冲输出,通过计度器或数字显示器显示。电子式电能表与机械式电能表相比有明显优势。例如防窃电能力强，计量精度高、负荷特性较好、误差曲线平直、功率因数补偿性能较强、自身功耗低，特别是其计量参数灵活性好、派生功能多。由于单片机的应用给电能表注入了新的活力，这些都是一般机械表难以做到的。但是早期的电子式电能表也有一些明显的不足，如工作寿命较短、易受外界干扰、工作可靠性不及机械式电能表等。如图十一所示：其主要优点有：

①功能强大，易扩展。

②准确度等级高且稳定。

③启动电流小且误差曲线平整。

④频率响应范围宽。

⑤受外磁场影响小。

⑥便于安装使用。

⑦过负荷能力大。

⑧防窃电能力更强。

20xx年3月21日星期四

今天认识了电流保护器，它的目的在于限制瞬态过电压和分走电涌电流的器件。它至少含有一个非线性元件，过去常称为避雷器或过电压保护器。如图十二所示：电涌保护器作用如下:

1、保护电话/dsl/宽带线路

2、保护高达45,000安的最大尖峰电

3、提供高达1780焦耳能级的最大保护

4、过滤电磁/无线电频率干扰(emi/rfi)

5、在1纳秒内响应以保护设备，即使是很小的电涌或峰值电压也可以最终摧毁或影响昂贵的电子设备的性能，如电脑、电话、传真、电视、音频、视频设备和其它家用电器和工具。电脑芯片的普遍使用越发需要电涌保护，因为这些芯片往往对电压波动都十分敏感。

20xx年3月22日星期五

今天在实验习基地见到了电能质量分析仪。电能质量，从普遍意义上讲是指优质供电，包括电压质量、电流质量、供电质量和用电质量。其可以定义为：导致用电设备故障或不能正常工作的电压、电流或频率的偏差，其内容包括频率偏差、电压偏差、电压波动与闪变、三相不平衡、暂时或瞬态过电压、波形畸变(谐波)、电压暂降、中断、暂升以及供电连续性等。在现代电力系统中，电压暂降和中断已成为最重要的电能质量问题。其主要注意事项有：

1.在测量电阻前，待测电路必须完全放电，并且与电源电路完全隔离。

2.如果测试笔或电源适配器破损需要更换电，必须换上同样型号和相同电气规格的测试笔和电源适配器。

3.电池指示器批示电能耗尽时，不要使用仪器。若长时间不使用仪器，请将电池取出后存放。

4.不要在高温、高湿、易燃、易爆和强电磁场环境中存放或者使用本仪器。

5.请使用湿布或者清洁剂来清洗仪器外壳，请勿使用磨擦

6.仪器潮湿时，请先干燥后存放。

20xx年3月25日星期??

今天我看到了现场的好多主接线图。变电所的电气主接线是由电力变压器、各种开关电器、电流互感器、电压互感器、母线、电力电缆或导线、移相电容器、避雷器等电气设备以一定次序相连接的接受和分配电能的电路。主接线的要求有：

1.安全性，必须保证在任何可能的运行方式及检修状态下运行人员及设备的安全;

2.可靠性，能满足各级用电负荷供电可靠性要求;

3.灵活性，主接线应在安全、可靠的前提下，力求接线简单运行灵活，应能适应各种可能的运行方式的要求;

4.经济性，在满足以上要求的条件下，力求达到最少的一次投资与最低的年运行费用最低。母线实质上是主接线电路中接受和分配电能的一个电气联结点，形式上它将一个电气联结点延展成一条线，以便于多个进出线回路的联结。

20xx年3月26日星期二

了解到有汇流母线的主接线是我国目前广泛采用的接线形式，按母线设置组数的不同，又可分为单母线接线和双母线接线两大类。

1.单母线接线：常用的单母线接线方式有单母线制和单母线分段制。单母线制形式是有汇流母线的主接线中结构最为简单的一类。在这种接线中所有电源和引出线回路都连接于同一母线上。单母线制的可靠性和灵活性都较低，母线或连接于母线上的任一隔离开关发生故障或检修时，都将影响全部负荷的用电。为了提高单母线接线的供电可靠性和灵活性，可采用断路器分段的单母线接线。

2. 双母线接线：对于特别重要的负荷，当采用单母线分段接线，可靠性不能满足要求时，可考虑采用双母线接线。

20xx年3月27日星期三

通过这段时间的参观和参与工厂的生产实际，将理论知识与生产实践相结合，优化知识结构，提高思考分析能力。在参观过程中，通过向技术人员提问学习，了解与初步掌握本专业相关产品技术参数等方面的实际知识和相关标准，开关柜设备的组成及结构的具体知识，为今后专业课程的学习、专业课程设计及毕业设计打下良好的基础。此外，经过对电力设备的实地了解，为今后步入社会作必要的心理准备。

通过这么多年的学习和这段时间的实习我懂得了;其实我们有时做事不要关注最终的结果会怎么样，有时心态和做事的过程才是我们难以忘怀的经历。

20xx年3月28日星期四

很多事情并不是向我们想象的那么简单，我记得在学校里学习的开关电器课程的时候，感觉很好奇。

然而到了实习基地，我感觉学校和社会里的学习还是有区别的，他们的侧重点不一样，而我们在学校里学习的东西是为了服务社会，所以我们的侧重点要和社会上所侧重的一样。就像今天一样，当问到我基本的知识时我都会，但当问到我关于输入输出时就不太清楚了。

我们在学校里学习的东西太多、太杂，不可能面面俱到，需要老师有所侧重引导我们正确学习。

20xx年3月29日星期五

今天是我实习的最后一天，心里很激动，明天就要坐车回学校了。我一大早就来到了单位，我留意领导何时能够到单位。因为我的实习鉴定表还要他们写评语及盖公章，所以对领导要百依百顺，要尽力讨好领导。等领导一进公司大门我就跟在其后面向他说明事情原委。他带我到办公室，我给他鉴定表后他便开始写评语，我觉得他对我的评语短小却恰到好处;该生在实习期间，认真听从领导安排，态度端正，做事踏实，有责任心。综合其表现是一合格实习生。由于我要回去收拾行李，便向领导告别了，感谢人家在这期间对我的关照。领导也很客气，还希望我毕业后能来这里工作。

电气的实习报告篇5

一、前言：

我于20xx年5月25日经学校安排到中铁建电气化局四公司京九项目进行实习。

二、对岗位职责性质的认识：

由于我所在的单位是属于工程单位，它讲究效益；但这是在安全的前提下。来到单位对于安全意识就有一种潜在的警醒；虽然，在学校的时候也学过“三不动”、“三不离”。因为，在铁路上施工人身安全和设备安全是时时刻刻都在说的；不管，是大会还是小会；除了安全还是安全。

安全就是效益；安全就是企业发展的根本；安全就是政治。

三、对专业岗位职责的认识：

刚到施工现场时，我被安排做资料，很少有去动手操作的机会；不过，还是多多少少动过几次手，也经常去看师傅们做事。对于，做资料其实也没什么；就是每天写写《工程日志》，做做《隐蔽工程》和偶尔也写写《会议纪要》。在这其中也就数隐蔽工程有点专业含量吧。做资料最主要的还算是与有关人员的联系吧；如：与队长、监理、以及项目部的有关人员吧。只有，与这些这些人的关系搞好了，你的资料也就相对来说好搞多了。特别是你在做资料时你还得听队长的该怎么写，不该怎么写；还有就是资料全都要监理签字，这你也得小心翼翼的。

对于，专业的实际操作的一些要求；其实，只要注意下也是很好达到的。如：配线的工艺，它讲究美观，且还要线一一对应，不能有错误；也就是：在线对的情况下，工艺也要达到美观。每个路局对于配线时的要求都不一样；比如：你像如果在别的路局的话，在配线时你可以使用“扎带”；但在广铁集团，却不能使用，只能使用那个“软线”；因为，扎带会把电缆芯线的外皮刮掉；这样就会导致线路短路。但对于我们来讲，我们还是比较喜欢于用扎带；因为，这样配起线来比较快，不麻烦。对于配线来说还有一个比较重要的环节就是：对电缆芯线进行编号。像区间使用的是带铝护套的电缆；所以，它的编号是先编带屏蔽的芯线组；然后，再接着编不带屏蔽的。编的顺序是按照“红绿白蓝”来的；站内使用的是不带铝护套的电缆；所以，它的编号就是直接按照“红绿白蓝”来的。在上线时就是按照“红白蓝绿”来上线了。不过，有时也有不一样的地方；所以，在配线时还是以图纸为准。

对于做头，也是一样的，只要把线留够、够配线就行了。一般方向盒和轨道箱里的线要留长一点，大概在一米二、一米五左右吧；不过，在方向盒中主孔的线可以短点，大概七八十公分吧。12、24盒子线就短了；跟方向盒的主孔差不多。其实，对于这个也不是完全按照这个数字来，谁都不会在做头时还先拿把尺子量一量再做的；都是估计差不多就行了；实在拿不准就在盒子上比划一下就行了。我们在施工中；其实，只要差不多，够配线就行了。在做头时就是要注意：在锯电缆时不要伤到芯线，还有就是要记得上地线、上屏蔽网。

对于焊线的要求，我想我们在学校时已经知道了；现场的要求和在学校时的要求是一样的：饱满、光滑；不能有假焊、虚焊、毛刺等。在焊之前先将要焊的面打磨一下，然后再上一点锡；线头子再上点锡；最后才把线焊上去。这样，焊的线就比较牢固一点。还有就是焊地线，焊地线跟焊普通的线就很是不同了；一个在室内、一个在室外；焊地线用的是喷灯和焊锡条。要求也是差不多，要饱满、光滑、牢固。

四、对理论与实践结合的认识：

来到施工现场，我们很多所学的知识都好像用不上一样；因为，在现场他只要求你会干；不要求你必须懂其中的原理。但当你沉下心来慢慢地时，你就会发现现场所有的东西都在我们的课本上；从最基本的信号显示到联锁电路到图纸的设计等等。

对于理论和实践这两者的结合；我想每个人的感悟都不一样吧；对我而言，当我在现场遇到一个东西时，我首先用我所学的理论知识去解释它，然后再跟着师傅用实际手段去解决它；这样，我对它的的理解将很是深入。

五、对企业文化的认识：

企业文化是指在一定的历史条件下，企业及其员工在生产经营和变革的实践中逐渐形成的共同思想、作风、价值观和行为准则，是一种具有企业个性的信念和行为方式。

像我们这样的企业，是属于国营单位；它有一个最根本的特征就是：王朝模式；所有的人都有着共同的利益所在，但也就形成一个非常不太好的现象：缺乏公平性。

对于企业文化，在公司我觉得没有比“安全”更能体现的了；不管是大会小会，还是日常工作中；安全，已经是深深地刻入了每个职工的心里；大家，都在时时地遵守着这千纸万言的制度。

对于，日常一些不成文的行为规范；大家都在每天的遵守着；如：宿舍的为生、个人卫生、个人穿戴等等的一些很小很小的日常行为，所有的员工都能很好的做着。

六、对所学专业技能应用的认识：

对于，所学的专业技能；最主要的还是电路方面，以及在学校时偶尔动手学的一些实际技能：焊线、绕环和一些仪表的使用。在单位这些技能用的都挺多的；如焊线，在学校学的焊线方法以及一些要求，在现场都是一模一样的；所以，这些技能在现场能很快的使用起来；能让自己很快的融入到工作之中去。

干信号，电路是最基本也是最难的；点灯电路、报警电路、轨道电路等等的一些；在现场是天天能看到、遇到的。像这些个技能是很用用的，像轨道电路的极性问题；当轨道电路极性不交叉时怎么弄；一般有两种方法：一、反变压器的一次侧，二、反变压器的二次侧。我们在学校里学的这些专业技能在现场是很有用的；只是看我们怎么去充分地运用这些技能。如果能很好的去运用我们所学的这些个专业技能，我们在工作中将会如鱼得水；成长的也会比较快一点。

七、对相关知识的作用的认识：

像我们学的《施工与设计》这本书；虽然，我没学多少知识点；但我还是觉得这本书对我们太有用了；对于6502、计算机、区间的设计；里面的知识点很是重要；像我们干工程的，不就是施工吗？所以，这本书里的一些施工要求、标准都是和现场差不多的。如：设备的安装位置；必须，保证不侵线。信号机高柱2440毫米、信号机矮柱1875毫米；在现场一般的设备是距钢轨外侧1200毫米以上；高柱信号机在3100毫米左右。还有就是信号机安装时距离钢轨绝缘多少；进站、进路信号机是距离钢轨绝缘前后各一米；出站信号机是前方一米或后方六米五的距离。很多的专业知识在现场都很用实用价值。例如：《信号基础》一书中讲的道岔、继电器；在施工过程中都是很有用的。

还有就是一些非专业的知识的作用，但又与我们的专业有密切联系的一些专业的知识。如电气化、通信这些个专业的一些基本的知识，我们也是最好能掌握一点。像对于通信专业来说：因为，我们在挖电缆沟时，难免会挖伤甚至是挖断通信光缆的情况；所以，在这种情况下掌握一些基本的知识对我们还是有一点点的帮助的。会让我们能有组织、有顺序、有方法的来解决问题；以免事情的扩大化，造成一些不必要的损失。

八、：

在实习中我学到了很多，扎实的专业知识是提高工作水平的坚实基础.在学校学习专业知识时,可能感觉枯燥无味,但当你工作以后,你才会发现专业知识是多么的重要.，我们在学校学的知识是有限的，那也是远远不够的，在这个时代，只有不断学习新的知识不断“更新”自己，才能跟上时代的步伐，所以，除了现在的实习之外，我仍然要在其余时间不断学习新的相关专业知识，好在以后工作的道路上不掉队。

时间过的很快，转眼间，在中铁建电气化局四公司京九项目的实习已经一年了。在这一年的时间，我学到了很多东西，不仅有专业知识方面的，更学到了很多做人的道理，对我来说很是受益非浅。让我明白了：不管，在何时何地都不能忘记学习；只有，不断地充实自己才能把工作做好。在以后的工作中我还会继续努力，完善自己！
