500kv江都变电所位于江苏省江都市北郊，占地160亩，是华东电网重要的枢纽变电所。江都变电所是国家七五重点工程，始建于1985年，1987年12月27日正式投产，1999年二期扩建工程顺利完成。江都变电所是500kv华东东线电网网架中联接长江南北的重要变电所。江都变电所现江都变电所有三个电压等级，500kv采用3/2开关接线方式，220kv采用双母线单分段带旁路接线方式，35kv采用单母线接线方式。500kv江都变电所是华东电网北电南送的咽喉要道，在整个华东地区扮演着不可或缺的重要角色。

变电所是电力系统中对电能的电压和电流进行变换、集中和分配的场所。为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、潮流控制以及输配电线路和主要电工设备的保护。按用途可分为电力变电所和牵引变电所(电气铁路和电车用)。电力变电所又分为输电变电所、配电变电所和变频所。

二、实习内容

1、电能的产生、传输

火力发电系统主要由燃烧系统(以锅炉为核心)、汽水系统(主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成)、电气系统(以汽轮发电机、主变压器等为主)、控制系统等组成。前二者产生高温高压蒸汽;电气系统实现由热能、机械能到电能的转变;控制系统保证各系统安全、合理、经济运行。简单的说就是利用燃料(煤)发热，加热水，形成高温高压过热蒸汽，推动气轮机旋转，带动发电机转子(电磁场)旋转，定子线圈切割磁力线，发出电能，再利用升压变压器，升到系统电压，与系统并网，向外输送电能

2、电气设备

(1)高压开关柜：高压开关柜是用于电力系统的电气柜设备。高压开关柜的作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护。高压开关柜内的部件主要有高压断路器、高压隔离开关、高压负荷开关、高压操作机构等。

(2)低压开关柜：发电环节：电压从低压变到高压时，实现高压输电，必须需要用开关柜;配电环节：电压从高压变到低压，实现低压用电，也必须要用开关柜。

(3)变压器：变压器利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁心(磁芯)。在电器设备和无线电路中，常用作升降电压、匹配阻抗，安全隔离等。

(4)汽轮机：汽轮机是将蒸汽的能量转换成为机械功的旋转式动力机械，又称蒸汽透平。主要用作发电用的原动机，也可直接驱动各种泵、风机、压缩机和船舶螺旋桨等，还可以利用汽轮机的排汽或中间抽汽满足生产和生活上的供热需要。

(5)电压、电流互感器：电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压u1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压u2。

电流互感器起到变流和电气隔离作用。便于二次仪表测量需要转换为比较统一的电流，避免直接测量线路的危险。电流互感器是升压(降流)变压器，它是电力系统中测量仪表、继电保护等二次设备获取电气一次回路电流信息的传感器，电流互感器将高电流按比例转换成低电流，电流互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等。

3、控制设备

dcs系统(distributed control system，分散控制系统)是随着现代大型工业生产自动化的不断兴起和过程控制要求的日益复杂应运而生的综合控制系统，它是在集中式控制系统的基础上发展、演变而来的，它是计算机技术、系统控制技术、网络通讯技术和多媒体技术相结合的产物，可提供窗口友好的人机界面和强大的通讯功能，是完成过程控制、过程管理的现代化设备。由于dcs将系统控制功能分散在各台计算机上实现，系统结构采用容错设计，因此某一台计算机出现的故障不会导致系统其他功能的丧失。此外，由于系统中各台计算机所承担的任务比较单一，可以针对需要实现的功能采用具有特定结构和软件的专用计算机，从而使系统中每台计算机的可靠性也得到提高。其次，dcs采用开放式，标准化、模块化和系列化设计，系统中各台计算机采用局域网方式通信，实现信息传输，当需要改变或扩充系统功能时，可将新增计算机方便地连入系统通信网络或从网络中卸下，几乎不影响系统其他计算机的工作。

关于电气实习报告篇2

实习目的

几天的认识实习既紧张又新鲜，因为参观的单位就是我们以后将要工作的地方。通过实习，我们亲身感受了以后的工作状态，以及工作后将要从事的工作的对象以及所用的知识，这不仅激发了我学习课程的热情，也会促进我们不断提升自己运用知识的能力，认识到课堂上学习的不足。在我看来，实习有以下几点好处：

其一，认识实习能培养我们全面思考的能力。电力系统要正常工作，要考虑诸多因素。例如支撑运输线的杆塔，分为拉线式，直立式，耐张型，跨越型，就是为了适应不同的环境。运输线少不了绝缘子，金具，为了消除重力，风力等影响。

其二，实习培养我们较强的是读图与实践能力。通过实习，我们更详细的了解了和我们同专业的工作人员是如何工作的，虽然由于专业知识有限，我们了解的还不是很详细，但是我们对我们自己以后要做的工作有了一个感性的认识，这样更有利于以后理论的学习，感性认识上升为理性认识。

其三，认识实习能培养我们灵活思考与解决问题的能力。所参观的变电所的输入高压线要经过三个继电器，两个变压器。三个开关不同挡位，就可以控制两个变压器的工作状态，便于检查与维修。

实习内容

变电所与供电培训中心

我们实习的时间只有短短的五天，而在变电所实习的时间却达一天之长，在供电培训中心的实习也占了半天的时间，可见电力方面的认识对我们电气专业学生的重要性。

变电所就是电力系统中对电能的电压和电流进行变换，集中和分配的场所。发电站发出的电，一般电压不超过一两千伏，如果直接远距离输送，线路电流会很大，使得线路上的电能损耗很大，不经济，而且线路输送功率很低。所以要用变压器将电压升到几万伏甚至几十万伏(视距离和功率而定)，以减小线路电流。为了将不同距离和功率的电力线路连成电网，以增加整体安全性，就需要多个变电站把不同等级的线路匹配连接起来。同样，高压电输送到目的地后，为了适应不同用户的需要，又需将其降压到10kv，6kv，400v(即380/220v)等几个等级。所以在实际应用中需要很多的变电所。变电所的作用可以简要的概括为一下五点：变换电压等级，汇集电流，分配电能，控制电能的流向，调整电压。为保证电能的质量以及设备的安全，在变电所中还需进行电压调整，潮流(电力系统中各节点和支路中的电压，电流和功率的流向及分布)控制以及输配电线路和主要电工设备的保护。

变电所由主接线，主变压器，高，低压配电装置，继电保护和控制系统，所用电和直流系统，远动和通信系统，必要的无功功率补偿装置和主控制室等组成。其中，主接线，主变压器，高低压配电装置等属于一次系统;继电保护和控制系统，直流系统，远动和通信系统等属二次系统。主接线是变电所的最重要组成部分。它决定着变电所的功能，运行质量，维护条件和供电可靠性。其一般分为单母线，双母线，一个半断路器接线和环形接线等几种基本形式。我们所参观的胜利油田变电所的主接线采用的是单母线分段结构。主变压器是变电所最重要的设备，它的性能与配置直接影响到变电所的先进性，经济性和可靠性。变电所的主变压器通常采用三相变压。，此外，对变电所其他设备选择和所址选择以及总体布置也都有具体要求。变电所继电保护分系统保护(包括输电线路和母线保护)和元件保护(包括变压器，电抗器及无功补偿装置保护)两类。变电所的控制方式一般分为直接控制和选控两大类。前者指一对一的按纽控制。对于控制对较多的变电所，如采用直接控制方式，则控制盘数量太多，控制监视面太大，不能满足运行要求，此时需采用选控方式。选控方式具有控制容量大，控制集中，控制屏占地面积较小等优点;缺点是直观性较差，中间转换环节多。

变电所引入两路高压电源，通过三路继电器控制，使高压电可以通过不同的备用设备输入，以便发生故障时进行维修。输入电压通过变压后，电压由110kv降为10kv。变压器是变电所的核心设备，变电所控制室内装有控制设备，控制着所内一切仪器设备，还有先进的报警功能。现在的变电所多以六氟化硫气体作为绝缘介质。变电站还装有防雷设备，主要有避雷针和避雷器。避雷针是为了防止变电站遭受直接雷击将雷电对其自身放电把雷电流引入大地。在变电站附近的线路上落雷时雷电波会沿导线进入变电站，产生过电压。另外，断路器操作等也会引起过电压。避雷器的作用是当过电压超过一定限值时，自动对地放电降低电压保护设备放电后又迅速自动灭弧，保证系统正常运行。

供电培训中心是培训电力方面的专业人员的地方，我们参观的培训中心就曾培训出许多电力方面的优秀人才。在供电培训中心实习是我们认识到了一个高级电工人员须具备的基本技能

关于电气实习报告篇3

实习目的和性质：

电气图是示意性的工程图，它主要由图形符号、线框和简化外形组成，表示电气系统或电气设备中各组成部分之间的相互关系和连接关系。国家标准总则明确规定了电气图符、比例、字体、图线等方面的基本要求。主要任务是讲解常用的电气制图规范，在caxa的软件环境中学会绘制电气图的基本操作，涉及的内容有基本绘图命令、基本编辑命令、文字标注、尺寸标注和打印输出的方法、绘图环境的设置、高级绘图命令、高级修改命令、实际设计工作中的一些常用技巧、常见问题及解决方法等，使学生能制作出符合国家电气标准的电气图。实习要求：

1. 掌握电气工程图的种类、特点和电气工程cad的制图规范。

2. 熟练掌握caxa软件的使用方法和特点，能在该软件环境中正确配置绘图环境，进行基本的绘图基本命令、修改命令、标注命令、高级绘图命令、坐标输入法指定点以及使用caxa设计中心。

3. 熟练掌握caxa软件环境中制作电气相应图纸型号的样板图。

4. 熟悉掌握常用电气元件的绘制，包括导线、连接器件、开关、控制和保护装置、灯和信号器件等。

5. 能够按照国家规范，绘制出完整的电气工程图。

实习内容：

一、电气制图规范

1、电气工程图主要参照了国家标准规则》中常用的有关规定。

2、一般电气工程主要分为以下几类: 系统图或框图，电路图，接线图，电气平面图，设备布置图，产品使用说明书用电气图，其他电气图。

3、电气工程图与其他工程图有着本质区别，主要用来表示电气与系统或装的关系，具有独特的一面，主要有以下特点：简洁，原件和连接线是电气工程图的主要组成，电气工程图的独特要素，电气工程图主要采用功能布局法和位置布局法，电气工程图的表现形式具有多样性。

4、图纸的作用是：①图纸表达了设计部门的计划构思和设计意图；②图纸指导了生产部门的加工与制造；③图纸是编制工程招标书的依据；④图纸是施工部门编制施工组织计划，编制投标报价、组织施工及材料准备的依据。因此，对工程技术人员和管理人员，都要求必须有一定的读图能力及绘图能力。

5、a类图纸的图幅的尺寸规格如下表所示：

a类图纸的图幅的尺寸规格有0号、1号、2号、3号、4号五等

6、一般汉字采用仿宋gb_2312 ；字母、数字可用宋体，

正体也有斜体；字体大小一般为（mm）1.8（2）、2.5、3.5、5、7、10、14、20 ；汉字笔画表多，不建议用1.8或2.5号字，实际绘图时可根据不同场合做适当的调整。

7、电气图中的各种线条统称为图线。一般分为6种常用图线。

关于电气实习报告篇4

改革开放以来，高层建筑、公共设施、智能小区如雨后春笋。在此期间，电力系统与电力系统自动化技术、计算机技术、现代控制技术、网络技术和通信技术为我国经济建设发挥了重要的作用!

为此，陈虹老师和曹卫老师在大一即将结束之际，带领我们参观了一些企业，让我们对自己的专业有了更感性的认识。期间我们于周一下午参观了扬州自来水四厂、周二下午参观了江都五十万变电所、周三下午参观了三星电梯有限公司和扬州xx电气设备有限公司、周四上午参观了泰州引江河管理处高港水利工程枢纽，最后在周五的上午参观了扬州为亨热电有限公司。

其中让我印象最为深刻的就是周三下午参观的位于扬州高新技术开发区德扬州xx电气设备有限公司。

扬州xx电气设备有限公司位于扬州高新技术开发区，主要从事500kv、220kv、110kv sf6断路器、110kv及以下户外高压交流隔离开关、35kv及以下成套开关设备、35kv及以下真空断路器和负荷开关、配网自动化及电能质量相关产品的开发、生产和销售。公司已通过gb/t19001-xx质量体系认证和国家强制性3c认证。是江苏省政府授予的“高新技术企业”。

公司主要产品有：gl型500kv、220kv、110kv sf6断路器;gw4型110kv及以下户外高压交流隔离开关;35kv 、20kv、10kv系列开关柜、真空断路器、负荷开关;20kv、10kv环网柜;熔断器、避雷器、绝缘子;110kv及以下变电站综合自动化系统、交直流系统、集抄系统、无功补偿装置、配变综合监测终端、负荷控制终端、端子箱、低压配电箱等。

为了能以更领先的技术服务于社会，公司积极与海内外知名的大公司合作，引进先进技术开发新产品，如abb、areva、siemens、美国ge、德国in-power及清华大学、华中科技大学、北京理工大学、国家电网公司电科院、江苏省电力公司电科院、国电南自总厂等科研单位。

公司以“先进的管理、一流的技术、可靠的质量、完善的服务”为宗旨，热忱为广大用户服务。xx人秉承“以超前意识开发新产品，以科学管理创造新优势，以严谨作风保证高质量，以诚信态度提供高服务”的企业精神，坚持“以人为本、科技领先、客户至上、质量第一”的方针，弘扬诚信、服务、合作共赢的企业文化理念,为电力事业作出更大贡献!

1、各种高低压柜开关

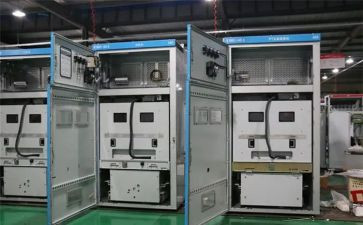

(1)高压开关柜

高压柜的作用：高压开关柜是用于电力系统的电气柜设备。高压开关柜的作用是在电力系统进行发电、输电、配电和电能转换的过程中，进行开合、控制和保护。高压开关柜内的部件主要有高压断路器、高压隔离开关、高压负荷开关、高压操作机构等。

高压开关柜的分类：高压开关柜的分类方法很多，如通过断路器安装方式可以分为移开式高压开关柜和固定式高压开关柜，或按照柜体结构的不同，分为敞开式高压开关柜、金属封闭箱式高压开关柜、金属封闭间隔式高压开关柜和金属封闭铠装式高压开关柜等。

高压柜的结构：金属封闭箱式高压开关柜不具有隔离防护板，但是其外壳部分是由金属制成，为金属封闭式开关设备。金属封闭间隔式高压开关柜的安全性较好，金属封闭铠装式高压开关柜与之间的基本结构相似，区别仅在于具有一个或多个符合一定防护等级的非金属隔板。金属封闭铠装式高压开关柜是一种封闭式的开关设备，它的特点是，内部主要组成部件都会被接地的金属隔板隔离。在各种高压开关柜中，金属封闭铠装式高压开关柜属于安全性能较好的一种。

高压柜的组成：高压柜由柜体(由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。)和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。

(2)低压开关柜

低压开关柜应用范围：适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业，作为输电、配电及电能转换之用。

低压开关柜分类：从结构形式上分有抽出式和固定式;从连接方式上分有紧固件连接和焊接式。

2、断路器

(1)断路器的作用

断路器是一种很基本的低压电器，断路器具有过载、短路和欠电压保护功能，有保护线路和电源的能力，一般用在负荷相对较大一点的场合。

(2)断路器的分类

根据所采用灭弧介质的不同，断路器包括空气断路器(俗称空气开关)、真空断路器、sf6断路器、油断路器等。民用建筑电气设计由于电压多为220~380v，断路器灭弧介质为空气，故称空气开关或断路器都对。但对于电力系统来说，就要具体对待识别了。

(3)断路器的组成及工作原理

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。当短路时，大电流(一般10至12倍)产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作(电流越大，动作时间越短)。现在有电子型的，使用互感器采集各相电流大小，与设定值比较，当电流异常时微处理器发出信号，使电子脱扣器带动操作机构动作。

3、熔断器

作用：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些重要的器件或贵重器件，也有可能烧毁电路甚至造成火灾。若电路中正确地安置了熔断器，那么，熔断器就会在电流异常升高到一定的高度和一定的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。如果电路中安装了断路器就可以不用熔断器，热继电器需要与交流接触器配合使用，因过载时热继电器上的触点切断控制回路，目前熔断器一般多用于控制回路。

4、变压器

(1)变压器定义：变换交流电压、电流和阻抗的器件，当初级线圈中通有交流电流时，铁芯(或磁芯)中便产生交流磁通，使次级线圈中感应出电压(或电流)。变压器由铁芯(或磁芯)和线圈组成，线圈有两个或两个以上的绕组，其中接电源的绕组叫初级线圈，其余的绕组叫次级线圈。

(2)变压器的工作原理：变压器利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器。输送的电能的多少由用电器的功率决定.

在参观过程中发现xx电气有限公司时发现：虽然厂房占地面积大，但是员工不多，多采用自动化工艺，而且设备较为先进，很多较为落后的设备已经被淘汰，或者即将被淘汰。而且我还发现作为一个成功的企业都有属于自己的技术开发人员和开发产品，以适应社会激烈的竞争。

时代在进步，我的学习应该与时俱进，不能只是局限于书本上的一些较为落后的设备，而是通过网络等工具接受新的设备、知识。我也应该不断开拓自己的创新能力，从激烈的社会竞争中寻找机遇。

在参观扬州xx电气有限公司时，我发现：相对于产品总数量，车间面积较小，故而设备摆放杂乱，不能按类别归类摆放。对此，特别建议xx电气的领导扩大厂房，使每道工序可以相对独立，而非杂乱无章。

虽说为期一个星期的认识实习时间不长，但是参观企业的讲解者竭尽自己所能为我们作的介绍，不但让我对一些电气设备有了进一步的了解，对电气工程及其自动化有了深层次的感性认识，而且激起我对学习专业的迫切渴望。

关于电气实习报告篇5

一、前言

20--年-月-日下午1点30分，我们参观了位于扬州的江都五十万变电所，这次参观学习，使我了解500kv江都变电所是江苏省第一座、华东第二座、全国第八座500kv变电所，1985年6月1日开始基建，至1987年12月27日投入运行。通过这次参观学习，我了解到电力工业是国民经济发展中最重要的基础能源产业，是关系国计民生、国民经济的第一基础产业，并使我对发电，输配电，电气设备和控制设备等各个环节有了一定的初步认识和了解，增加了我们对本专业的更深一层的理解，受益匪浅。

二、企业介绍

500kv江都变电所位于江苏省江都市北郊，占地160亩，是华东电网重要的枢纽变电所。江都变电所是国家七五重点工程，始建于1985年，1987年12月27日正式投产，1999年二期扩建工程顺利完成。江都变电所是500kv华东东线电网网架中联接长江南北的重要变电所。江都变电所现江都变电所有三个电压等级，500kv采用3/2开关接线方式，220kv采用双母线单分段带旁路接线方式，35kv采用单母线接线方式，500kv江都变电所是华东电网北电南送的咽喉要道，在整个华东地区扮演着不可或缺的重要角色。

三、实习内容

1、电能的产生、传输

火力发电系统主要由燃烧系统(以锅炉为核心)、汽水系统(主要由各类泵、给水加热器、凝汽器、管道、水冷壁等组成)、电气系统(以汽轮发电机、主变压器等为主)、控制系统等组成，前二者产生高温高压蒸汽;电气系统实现由热能、机械能到电能的转变;控制系统保证各系统安全、合理、经济运行。简单的说就是利用燃料(煤)发热，加热水，形成高温高压过热蒸汽，推动气轮机旋转，带动发电机转子(电磁场)旋转，定子线圈切割磁力线，发出电能，再利用升压变压器，升到系统电压，与系统并网，向外输送电能

2、电气设备

(5)电压、电流互感器：电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压u1时，在铁心中就产生一个磁通，根据电磁感应定律，则在二次绕组中就产生一个二次电压u2。

3、控制设备

(1)dcs控制系统

dcs系统(distributed control system，分散控制系统)是随着现代大型工业生产自动化的不断兴起和过程控制要求的日益复杂应运而生的综合控制系统，它是在集中式控制系统的基础上发展、演变而来的，它是计算机技术、系统控制技术、网络通讯技术和多媒体技术相结合的产物，可提供窗口友好的人机界面和强大的通讯功能，是完成过程控制、过程管理的现代化设备，由于dcs将系统控制功能分散在各台计算机上实现，系统结构采用容错设计，因此某一台计算机出现的故障不会导致系统其他功能的丧失。此外，由于系统中各台计算机所承担的任务比较单一，可以针对需要实现的功能采用具有特定结构和软件的专用计算机，从而使系统中每台计算机的可靠性也得到提高。其次，dcs采用开放式，标准化、模块化和系列化设计，系统中各台计算机采用局域网方式通信，实现信息传输，当需要改变或扩充系统功能时，可将新增计算机方便地连入系统通信网络或从网络中卸下，几乎不影响系统其他计算机的工作。

(2)plc可编程控制器

plc主要是指数字运算操作电子系统的可编程逻辑控制器，用于控制机械的生产过程，是一种专门为在工业环境下应用而设计的数字运算操作的电子装置，它采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。plc及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原则而设计。

四、感受和体会

通过这次实习，我了解和掌握了变电所的主要结构、使用的电气设备和工作流程，以及产品生产用技术资料、生产组织管理等内容，加深对变电所的工作原理、设计、试验等基本理论的理解，使我们了解和掌握更多与本专业有关的知识。从而认识了自己专业在社会中扮演的位置，明确了自己的努力方向，在今后的学习我们应当多接触电力电子技术,计算机技术,电机电器技术信息与网络控制技术,机电一体化技术等诸多领域，努力使自己在毕业后成为能解决电气工程技术分析与控制问题基本能力的高级工程技术人才。

五、结论和建议

在这次实习中，我深刻的体会到了，作为一名电气专业的学生，我们所学习的知识，不能仅仅停留在课本上的，而是要在实习中不断增强自己的动手能力和积累经验，课本上学习到的知识是要应用在实际工作生产中的，所以我认为我们应该利用课余时间多接触社会，利用所学知识于实践中求真知。同时变电所具有的严谨，踏实的工作作风值得我们学习。
