高校实验室是培养高层次人才和开展科学研究的重要基地。在西方发达国家，学校对培养学生的动手能力是十分重视的，这一问题近年来也越来越受到我国界人士的广泛重视。为了提高学生的动手能力，让学生做相关实训并完成单片机实验报告，在实验的形式上注重培养学生的实验技能和动手能力。从单片机实验心得中学生就可以总结出大量的经验以适应当代社会的发展。

学习单片机这门课程(教学中选用inter公司的mcs-51)，要掌握单片机指令系统中汇编语言各种基本语句的意义及汇编语言程序设计的基本知识和方法，以及单片机与其他设备相连接的输入输出中断等接口技术。使学生从硬件软件的结合上理论联系实际，提高动手能力，从而全面掌握单片机的应用。

实验教学的全过程包括认识、基础、综合3个阶段。以往的单片机实验是进行软件的编制和调试，与实际应用中的硬件电路相脱节。使学生缺乏硬件设计及调试分析能力，对单片机如何构成一个单片机最小应用系统，缺乏认识。发布的单片机实验板，通过计算机连接仿真器在实验板上把硬件和软件结合起来一起调试，软件的修改也非常方便，软件和硬件调试都通过后，把程序固化在eprom当中，插上8051单片机构成一个完整的单片机应用系统。

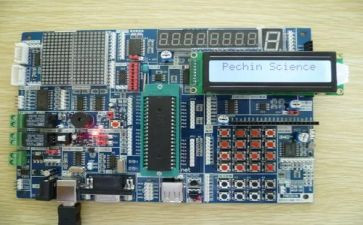

单片机实验板的构成及基本功能

单片机实验板，它由8031、8155,eprom2764,max232键盘及显示器组成。其中8155片内有256个ram单元，接6个7段码显示器和8个按键作输入。串行口连接max232串行口转换芯片，p1口留出作为一些控制量的输入输出用以扩展使用。在实验板上可编写键盘扫描程序、显示程序、时间的设定及计时程序、从键盘上输入两个加数或减数显示结果程序、位变量的逻辑运算程序及串行口和上位机通讯程序等，还可和其它课程相结合，进行实验。同时可参考单片机上的比较生动的单片机学习教程，学习和试验一起进行.例如，《电子测量》课程中各种频率的测量，可通过8031单片机p1口输入被测量，由单片机来进行检测和显示，把几门课程结合在一起学习，使课程有延续性，也提高了学生学习的积极性。由于p1口通过插座引出，也可外部扩展a/dd/a等其他接口芯片，以构成新的应用系统。

单片机实验板的衍生功能

此单片机实验报告中的实验板是一个单片机应用系统的硬件电路。有键盘输入和显示输出，在这个基础电路上通过p1口对不同检测或控制对象还可衍生出各种应用来。例如：时间的设置及显示、温度的检测及控制等，在此实验板上，编写相应的软件即可，否则，只在计算机上模拟调试软件，则无法了解单片机接口中各种控制信号的使用。还可帮助学生学会分析问题和解决问题的能力。这在单片机实验报告中都要体现出来。例如：如何检查程序存储器和外部数据存储器及i/o接口，执行访问外部程序存储器eprom2764的0000h单元的指令，只能读取该单元的内容，不能改写，当dptr=0000h时，执行movca@dptr指令，这时候74ls373应锁存地址信号低8位，可用示波器测量74ls373的q0-q7，检验是否锁存了零信号，同样用示波器检测p2口是否输出了地址信号的高8位，用示波器检测p0口和ale控制信号。若和原理分析有偏差，很快就可判断出哪个管脚有问题，可顺藤摸瓜，找出问题所在。同理，执行单条指令访问外部接口8155的papbpc口，软件执行时序信号和管脚测量结果相比较，看是否一致，以便检查硬件线路是否正确。访问外部ram数据存储器(8155片内)时，用示波器测wr及rd控制信号，如：读ram时，应测到读控制信号脉冲，而写ram时，应测得写控制信号脉冲。测得的信号一定是数字信号(0或1，0.7v左右或3.8v左右)，2.5v左右的数字信号肯定有问题。在仿真器上调试软件时，通过察看单片机网的相关专栏得知,可采用仿真器上的晶振，通过后，改用用户板上的晶振，看结果是否一致，若有问题，说明用户板上的晶振有问题，再次通过后，把程序固化在eprom2764中，拔掉仿真头，插上8031芯片，看是否通过，此时有问题，说明用户板上的复位信号有问题。逐步学会硬件电路的调试。外部可连接温度传感器，经a/d转换，检测温度信号，并根据键盘输入的设定值范围，进行报警，切换继电器工作;还可通过模拟开关对多点温度进行轮检，构成一台多点温度测试系统。作为测量设备，要考虑精度，在硬件电路上要考虑模拟开关的选择，因为其导通电阻的大小对模拟输入量有影响，应选择导通电阻小，带过压保护的模拟开关，同样a/d转换芯片应根据精度要求，选择8位、12位等转换器，或满足精度要求的压频转换器。也可对外部多种传感器进行检测，如：温度、烟雾、水警、门警、红外等，构成监控电路，被测量中既有模拟量，又有数字量，特别要加强抗干扰性，在线路板设计时，每块芯片电源引脚的滤波电容排放时尽量靠近芯片，模拟地和数字地先分别共地，最后，再把模拟地和数字地共地，模拟地和数字地只能出现一个共地点，最好电源和地单独布层，走线合理，提高线路板的抗干扰性，为了提高抗干扰能力，软件设计时，可连续测量几次，去掉最大值和最小值，剩下的量取平均值，以滤去一些突变信号，提高整个系统的抗干扰能力。

由于单片机体积小、成本低、使用方便，所以被广泛地应用于仪器仪表、现场数据的采集和控制，但单片机存储量有限，数据处理能力差，不利于数据信息的保存和处理，在这里利用单片机的串行口和上位pc机串口通讯，实验板上的max233串行转换芯片实现ttl信号和rs232信号之间的转换，和pc机通讯，从而实现远距离的监控及信息的存储、处理和打印清单，单片机完成现场数据的采集及各种信号的控制，构成一套环境监控单元。

做单片机的实验心得体会篇2

三月七号下午我们做了第一次单片机实验，虽然对单片机还不是很了解，但在学长的带领下我们基本上了解了单片机的的开发环境，进行了简单的编程。

李老师的一番话令我很受启发。实践出真知，这是永恒不变的真理。只有将理论付诸于实践并在实践中纠正发展理论，我们才能算是得到了真正的知识。

实验开始，学长直接从具体的编译细节讲起。没有太多的介绍和理论的空谈。就像老师说的没有必要把人民币的各个细节都了解的很清楚后才开始用钱一样。很多时候我们正是在那些细枝末节上浪费了太多不必要的时间和精力。通过一个简单的程序的讲解，我们就对cvavr和avrstudio有了初步的掌握。

看着一闪一闪的led，我们小组感到了单片机的神奇和奥秘，一种难以言表的激动涌上心头。我们就像看到了交通拥挤的路上因为有了我们设计的红绿灯而变得秩序井然一样欣慰。

接下来我们组稍微改了下程序，变为了同时控制四个灯，而且让它们依次亮起，只是延迟的时间比预定的要长一些。这也应该是十字路口的交通灯的原理吧。

总结起来，本次试验还是比较成功的。但对下一次的试验充满了期待，希望能做出更有用，更贴近生活的作品。我想也正是在这种不断的自我期望中，人类才能不断的总结经验，阔步向前。

做单片机的实验心得体会篇3

通过这一个学期的单片机学习，我收获了很多关于单片机的知识，并且这些知识和日常的生活息息相关。了解了一些简单程序的录入，led显示器、键盘、和显示器的应用和原理。

led显示器：led显示器是由发光二管组成显示字段的器件。通常的8段led显示器是由8个发光二极管组成，led显示器分共阳极和共阴极两种。有段选码和和位选码。当led显示器每段的平均电流位5ma时，就有较满意的亮度，一般选择断码5—10ma电流；

位线的电流应选择40—80ma。led显示器的显示方式有动态和静态两种。7289a芯片是具有spi串行接口功能的显示键盘控制芯片，它可同时取得8位共阴极数码管和64个键的键盘矩阵。7289a的控制指令分为两类：8位宽度的单字节指令和16位宽度双字节指令；

还有闪烁指令和消隐指令。7289a采用串行方式spi总线与微处理器通信；

7289a与at89c52接口电路，在实际电路中无论接不接键盘，电路中连接到其各段上的8个100千欧的下拉电阻均不可以省去，如果不接键盘而只接显示器可以省去8个10千欧电阻，若仅接键盘而不接显示器，可省去串入dp及sa—sg连线的8个220欧电阻，7289a还需要外接晶体振荡电路。液晶显示器简称lcd，其显示原理是用经过处后的液晶具有能改变光线传输方向的特性，达到显示字符和图形的目的。最简单的笔段式液晶显示器类似于lcd显示器，可以显示简单的字符和数字，而目前大量使用的是点阵式lcd显示器，既可以显示字符和数字也可以显示汉字和图形。如果把lcd显示屏、背光可变电源、接口控制逻辑、驱动集成芯片等部件构成一个整体，是的与cpu接口十分方便。

键盘：键盘是最常见的计算机输入设备，它广泛应用于微型计算机和各种终端设备上。计算机操作者通过键盘向计算机输入各种指令、数据，指挥计算机的工作。按照键盘的工作原理和按键方式的不同，可以划分为四种：机械式键盘采用类似金属接触式开关，工作原理是使触点导通或断开，具有工艺简单、噪音大、易维护的特点。

塑料薄膜式键盘键盘内部共分四层，实现了无机械磨损。其特点是低价格、低噪音和低成本，已占领市场绝大部分份额。

导电橡胶式键盘触点的结构是通过导电橡胶相连。键盘内部有一层凸起带电的导电橡胶，每个按键都对应一个凸起，按下时把下面的触点接通。这种类型键盘是市场由机械键盘向薄膜键盘的过渡产品。

无接点静电电容式键盘使用类似电容式开关的原理，通过按键时改变电极间的距离引起电容容量改变从而驱动编码器。特点是无磨损且密封性较好。

按照按键方式的不同键盘可分为接触式和无触点式两类。接触式键盘就是我们通常所说的机械式键盘，它又分为普通触点式和干簧式。普通触点式的两个触点直接接触，从而使电路闭合，产生信号；

而干簧式键盘则是在触点间加装磁铁，当键按下时，依靠磁力使触点接触，电路闭合。与普通触点式键盘相比，干簧式键盘具有响应速度快、使用寿命长、触点不易氧化等优点。无触点式键盘又分为电容式、霍尔式和触摸式三种。其中电容式是我们最常用到的键盘类型，它的触点之间并非直接接触，而是当按键按下时，在触点之间形成两个串联的平板电容，从而使脉冲信号通过，其效果与接触式是等同的。电容式键盘击键时无噪声，响应速度快，但是价格很高一些。

显示器：按照显示器的显示管分类crt、lcd。按显示色彩分类单色显示器、彩色显示器。按大小分类通常有14寸、15寸、17寸和19寸，或者更大。显示管的屏幕上涂有一层荧光粉，电子枪发射出的电子击打在屏幕上，使被击打位置的荧光粉发光，从而产生了图像，每一个发光点又由“红”“绿”“蓝”三个小的发光点组成，这个发光点也就是一个象素。由于电子束是分为三条的，它们分别射向屏幕上的这三种不同的发光小点，从而在屏幕上出现绚丽多彩的画面。显示器显示画面是由显示卡来控制的。若仔细观察显示器上的文本或图像是由点组成的，屏幕上点越多越密，则分辨率越高。

屏幕上相邻两个同色点的距离称为点距，常见点距规格有0。31mm、0。28mm、0。25mm等。显示器点距越小，在高分辨率下越容易取得清晰的显示效果。电子束采用光栅扫描方式，从屏幕左上角一点开始，向右逐点进行扫描，形成一条水平线；

到达最右端后，又回到下一条水平线的左端，重复上面的过程；

当电子束完成右下角一点的扫描后，形成一帧。此后，电子束又回到左上方起点，开始下一帧的扫描。这种方法也就是常说的逐行扫描显示。而隔行扫描指电子束在扫描时每隔一行扫一线，完成一屏后再返回来扫描剩下的线，这与电视机的原理一样。隔行扫描的显示器比逐行扫描闪烁得更厉害，也会让使用者的眼睛更疲劳。完成一帧所花时间的倒数叫垂直扫描频率，也叫刷新频率，比如60hz、75hz等。

通过这几天的单片机的实训，我在理论的基础上更深刻的掌握了单片机的深层内容及实际生活中的应用，实训锻炼了自己动手能力和思维能力，还有在软件方面的编程能力，让我受益匪浅，同时也暴露出一些平时学习上的问题，让我深刻反思。这些问题的发现将为我以后的学习和工作找明道路，查漏补缺为进一步学习作好准备。通过实训，让我懂得了如何编写一些简单的程序，学会了如何制作单片机应用程序，并且可以在今后的日常生活中灵活运用。

做单片机的实验心得体会篇4

通过今次单片机实训，使我对单片机的认识有了更深刻的理解。

系统以51单片机为核心部件，利用汇编软件编程，通过键盘控制和数码管显示实现了基本时钟显示功能、时间调节功能，能实现本设计题目的基本要求和发挥部分。

由于时间有限和本身知识水平的限制，本系统还存在一些不够完善的地方，要作为实际应用还有一些具体细节问题需要解决。

例如：不能实现只用两个按键来控制时钟时间，还不能实现闹钟等扩展功能。

踉踉跄跄地忙碌了两周，我的时钟程序终于编译成功。

当看着自己的程序，自己成天相伴的系统能够健康的运行，真是莫大的幸福和欣慰。

我相信其中的酸甜苦辣最终都会化为甜美的甘泉。

但在这次实训中同时使我对汇编语言有了更深的认识。

当我第一次接触汇编语言就感觉很难，特别是今次实训要用到汇编语言，尽管困难重重，可我们还是克服了。

这次的实训使培养了我们严肃认真的做事作风，增强了我们之间的团队合作能力，使我们认识到了团队合作精神的重要性。

这次实训的经历也会使我终身受益，我感受到这次实训是要真真正正用心去做的一件事情，是真正的自己学习的过程和研究的过程，没有学习就不可能有研究的能力，没有自己的研究，就不会有所突破。

希望这次的经历能让我在以后学习中激励我继续进步。

做单片机的实验心得体会篇5

两周的单片机课程设计实训，真是让我们受益匪浅，学到了很多东西，不管怎么样，先感谢学校给我的这么多机会。真正的学到了东西。

此次课程设计软件与硬件相结合，考察了我们的焊接水平与编程能力。因为以前做过关于焊接的电工实习，所以对于我们机械设计专业的学生而言焊接是不成问题，也很顺利；可到了编程时就出现了很大的障碍，先开始的显示时钟还算顺利，本来还以为编程会很简单的，等到实际操作起来才知道它的复杂性，没有想像中的那么得心应手，理解流程是有思维的前提。其实本身程序的思维是正确的，只是步骤中有点小错误，所以导致整个程序的结果很乱，在仔细修改程序之后，终于一步步地达到效果了。

系统以at89s51为核心部件，利用软件编程，通过键盘控制和液晶显示实现了秒表的功能，能实现本设计题目的基本要求和发挥部分。尽量做到硬件电路简单稳定，充分发挥软件编程的优点，减小因元器件精度不够引起的误差。

我们将各个部分的程序编好后怎么都连不起来，出不了预期的效果。对于硬件在编程过程中pcb板的接触又是一个头疼的问题，在进行编译的时候，数码显示管上什么都没有，按一下旁边与之相连的元器件时就有显示了，所以也花费了好多时间在pcb板的重新焊接上，最后在全组人竭尽全力，老师的精心指导下，程序基本编写成功，这是我们共同努力的结果，在享受我们成果之时，不得不感慨单片机的重要性与高难度性，所以为期两周的单片机课程设计没有浪费，我们从中学到了很多知识，也让我们对单片机有了更深一步的了解。虽然最后结果是出来了，可这与老师的精心指导是分不开的，他引导我们的思路，本来一窍不通的我们经过老师的点拨基本上通了，所以说老师是功不可抹的。

由于时间有限和本身知识水平的限制，本系统还存在一些不够完善的地方，要作为实际应用还有一些具体细节问题需要解决。

踉踉跄跄地忙碌了两周，我的单片机课程设计也终将告一段落。设计实物也基本达到预期的效果，但由于能力和时间的关系，总是觉得有很多不尽人意的地方，譬如功能不全、外观粗糙……数不胜数。但我可以自豪的说，这里面的每一段代码，都有我的劳动。当看着自己的程序，自己成天相伴的系统能够健康的运行，真是莫大的幸福和欣慰。我相信其中的酸甜苦辣最终都会化为甜美的甘泉。

总而言之，单片机课程设计对于我们有很大的帮助，我们从中受益匪浅。

做单片机的实验心得体会篇6

?单片机》这门课程我已经学了一个学期了，在这一个学期的学习过程中，我一开始不怎么懂得编程，但慢慢的我现在已经不仅会读程序还会写程序了。真为自己一个学期来努力学到的单片机知识只是而感到高兴。

怎么学单片机？也常看到有人说学了好几个月可就是没有什么进展。当然，受限于每个人受到的水平不同和个人理解能力的差异，学习起来会有快慢之分，但我感觉最重的就是学习方法。一个好的学习方法，能让你事半功倍，这里说说我学习单片机的经历和方法。我觉得学习单片机首先要懂得c语言，因为单片机大多说都是靠程序来实现的，如果看不懂程序或则不懂的编程是很难学会单片机的。学习单片机首先要明白一个程序是怎么走的，要完全懂得程序每一个步骤的意思。其次要懂得每一条指令的意思，不能盲目地去靠背指令，这是记得不牢靠的，最主要的还是靠了解。学习单片机最主要的对89c51芯片内部结构有全方面的，只要了解了89c51才能知道单片机实现什么样的功能和作用，才能对单片机有更深一步的了解。通过一个学期《单片机》这门课程的学习，我也从中有了不少心得和体会想和大家分享一下。

万事开头难、要勇敢迈出第一步。开始的时候，不要老是给自己找借口，不要说单片机的`程序全是英文，自己看不懂。遇到困难要一件件攻克，不懂指令就要勤奋看书，不懂程序就先学它，这方面网上教程很多，随便找找看一下，做几次就懂了。然后可以参考别的人程序，抄过来也无所谓，写一个最简单的，让它运行起来，先培养一下自己的感觉，知道写程序是怎么一回事，无论写大程序还是小程序，要做的工序不会差多少。然后建个程序，加入项目中，再写代码、编译、运行。必须熟悉这一套工序。个人认为，一块学习板还是必要的`，写好程序在上面运行一下看结果，学习效果会好很多，仿真器就看个人需要了。单片机是注重理论和实践的，光看书不动手，是学不会的。知识点用到才学，不用的暂时丢一边。厚厚的一本书，看着人头都晕了，学了后面的，前面的估计也快忘光了，所以，最好结合实际程序，用到的时候才去看，不必说非要把书从第一页看起，看完它才来写程序。比如你写流水灯，完全就没必要看中断的知识，专心把流水灯学好就是了，这是把整本书化整为零，一小点一小点的啃。程序不要光看不写，一定要自己写一次。最开始的时候，什么都不懂，可以抄人家的程序过来，看看每一句是干什么用的，达到什么目的，运行后有什么后果。看明白了之后，就要自己写一次，你会发现，原来看明白别人的程序很容易，但到自己写的时候却一句也写不出来，这就是差距。当你自己能写出来的时候，说明你就真的懂了。

必须学会掌握调试程序的方法。不少人写程序，把代码写好了，然后一运行，不是自己想要的结果，就晕了，然后跑到论坛上发个帖子，把程序一贴，问：为什么我的程序不能正常运行？然后就等别人来给自己分析。这是一种很不好的行为，应该自己学会发现问题和学会如何解决问题。这就需要学习调试程序的方法，比如keil里，可以下断点啦，查看寄存器内容等等，这些都是调试程序的手段，当你发现你写的程序运行结果和你想象中不一样的时候，你可以单步，也可以下断点，然后跟踪，查看各相关寄存器内容，看看程序运行过中是不是有什么偏差，找出影响结果的地方，改正过来。这一个过程非常重要，通过程序的排错，你可以学到的知识是书上得不到的。

找到解决问题思路比找到代码更重要。我们用单片机来控制周边器件，达到我们想到的目的，这是一个题目，而如何写出一个程序，来控制器件按你想要的结果去运作，这个就是解题的思路。要写程序，就得先找到解决问题的思路，你学会找出这个解题思路，比你找到代码更为重要。不少人很喜欢找人家的代码，有的人甚至有了代码就直接复制到自己的程序中，可以说，这不是一种学习的态度，无助于你编程水平的提高。我几乎不怎么看人家的代码，多数时候是看别人的思路，有方框图最好，没有的话文字说明也可以。要从代码中看出别人处理问题的思路，是相当困难的，特别是大型的程序，看起来是非常的累人。所以现在我也明白了，以前读书时说的程序流程图很重要，现在算是知道了。当你知道一个问题怎么去解决了，那么剩下的只是你安排代码去完成，这就已经不是什么问题了。

开动脑筋，运用多种方法，不断优化自己的程序。想想用各种不同方法来实现同一功能。这是一个练习和提高的过程，一个问题，你解决了，那么你再想想，能不能换种写法，也可以实现同一功能，或者说，你写出来的代码，能不能再精简一点，让程序执行效率更高，这个过程，就是一个进步的过程。很多知识和经验的获得，并不是直接写在书让你看就可以得到的，需要自己去实践，开动脑筋，经验才能得到积累，编程水平才能有所提高。

看别人的程序，学习人家的思路。这个在学习初期是很有用，通过看别人的程序，特别是老师写出的具有一定水平的程序，可以使自己编程水平得到迅速的提高。同时，也可以结合别人的编程手法，与自己的想法融合在一起，写出更高水平的程序，从中得到进步。但要注意，切忌将学习变成抄袭，更不是抄袭完了就认为自己学会了，这样做只会使你退步。

尝试编写一下综合应用的程序。从流水灯学起，到动态扫描，再到中断，那么，你可以试试写一下时钟这种综合性应用的程序，不要小看时钟，要写好它不是一件容易的事情，它包括了单片机大部分的知识，比如有按键（io读取）、动态扫描（io输出）、中断等，如何协调好各功能模块正常工作，才是编程者需要学习的地方，当你单独写一个功能的时候，比如按键读取，你可能感觉很容易，因为你的程序什么也不做，只是读按键。但把它和其它功能混合在一起，如何在整个程序运行中使每一部分都正常工作，这就不是写一个按键读取这么容易的事情，功能模块之间有可能会互相影响，比如你需要让数码管既能显示，又要去处理按键读取，怎么使这两部分都正常工作，这就是一个协调过程。当你有了这个处理协调能力，你就算是入门了。

着重于培养解决问题的能力，而不是具体看自己编写了多少程序或者做过什么。“学单片机重点在于学习解决问题的思路，而不是局限于具体的芯片类型和语言”这一直是我的座右铭，是我学单片机学习单片机之后感悟出来的。真正的能力不是你曾经编写过多少个可以实现的程序，而应该是：“遇到没有解决过的问题，能利用自己已学的知识，迅速找到解决问题的方法。”这个才是能力。

面对一个新程序时，多自己开动脑筋，不要急于找别人的程序。有不少人面对一个新程序时，第一步想到的就是网上找别人写过的程序，然后抄一段，自己再写几句，凑在一起就完成任务，这虽然可能是省时间，但绝对不利你的学习。当你接到一个程序时，应该先自己构思一下整个程序的架构，想想如何来完成。有可能的话，画一个流程图，简单的可以画在脑子里，对程序中用到的数据、变量有一个初步的安排，然后自己动手去写，遇到实在没办法解决的地方，再去请教老师或同学，或看别人是怎么处理的，这样首先起码你自己动过脑想过，自己有自己的思路。如果你一开始就看别人的程序，你的思维就会受限在别人的思维里，自己想再创新就更难了，这样你自己永远也没办法提高，因为你是走在别人的影子里。

学会提问题。一般来说，学习过程中，你遇上的问题，多数人也有遇上的，所以如果有什么不懂，你可以去问老师。我觉得学习单片机最主要的要多提问，对于一个自己不是太懂的程序，自己一定要多提问几遍，这样不但有利于加深自己的印象还能从中学到不少别人的方法。

经过一个学期我对《单片机》这门课程的学习，不仅让我懂得了很多程序的编写，还让我学到了很多对自己有用的学习方法。总结这个学期来的我自己的学习情况，我觉得自己对编程进步了不少，懂得运用正确的学习方法学习单片机程序，不再去死记硬背指令了。所以我觉得学习要不断总结学习方法，才能让自己学习不断进步。
